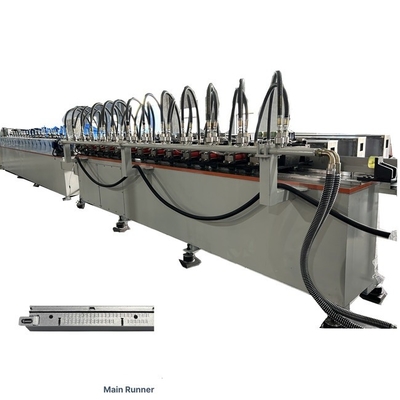

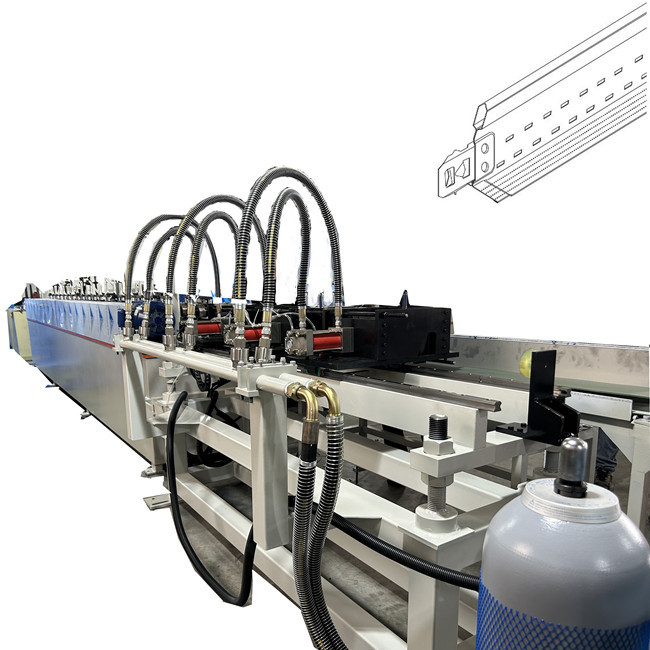

Galvanized Light Steel Keel Hệ thống trục treo trần T Grid Rolling Forming Machine
Galvanized Light Steel Keel Suspended Ceiling System T Grid Rolling Forming Machine được thiết kế để tạo ra thanh T trần hoặc lưới treo trần bằng nguyên tắc hình thành cuộn.
Đối với thanh T trần nhà, nó có những lợi thế sau:
1Kinh tế, dễ dàng lắp đặt, sử dụng ít lao động để hoàn thành việc lắp đặt so với hệ thống nhựa nhôm ép truyền thống.
Đây là hình vẽ sau đây để tham khảo:
Lấy hình vẽ trên ví dụ:
1. Máy được thiết kế dựa trên hồ sơ vẽ của khách hàng, ở đây tôi lấy một loại để tham khảo của bạn. kích thước T chính là 24x30
Ý tưởng thiết kế máy:
Tương tự như các máy hình thành cán khác, máy thanh T trần cũng được tạo thành bởi các
Các yếu tố: Thực tế tất cả các yếu tố có thể được tùy chỉnh theo nhu cầu của khách hàng.
1. Decoiler, bạn có thể chọn sử dụng một tay hoặc một thủy lực.

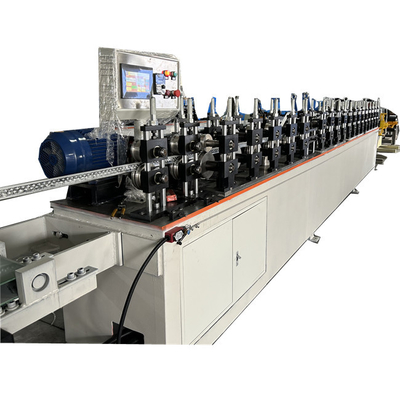

2. Máy đúc chính:
2.1 Khung: Khung đúc hoặc khung cột.
2.2 Transmission: hộp số hoặc dây chuyền hoặc bánh xe

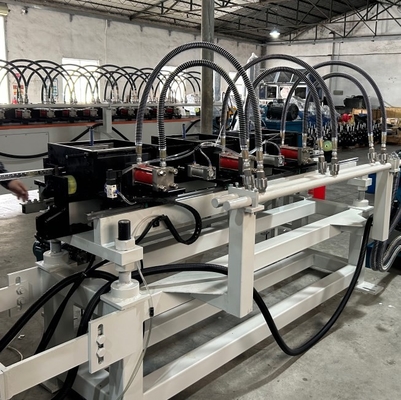

3. Phần đâm.
3.1 một lần đâm một lỗ hoặc đâm toàn bộ các mảnh với tốc độ cao.
3.2 Bằng các bộ phận sau đây để biết thêm chi tiết về máy
Một số thông tin về trục trục trục trần:
1. Trạm cuộn: 18 bánh xe chính, 2 bộ để hiệu chuẩn.
3. Nền tảng máy chính dày 30MM, và các mặt xung quanh dày 6MM, hàn như một toàn bộ. Bề mặt làm việc chính được đánh bóng bằng máy xay cổng để làm cho bề mặt bằng phẳng và mịn.Sử dụng thép 45 # ace.
4Vật liệu cuộn: thép khuôn CR12MOV và được xử lý nhiệt chân không để đạt được độ cứng đồng đều, với độ cứng trung bình là HRC55.
5. Vật liệu trục 40CR dập và làm nóng, đường kính 45mm.
6. Lượng động cơ 5.5KW
Thương hiệu: Siemens tất cả các động cơ dây đồng, và mỗi con lăn được điều khiển bởi một hộp số 1:15 độc lập, ổn định và có tiếng ồn thấp.
7Hai giá vật liệu có khả năng mang 500KG đầu đơn dọc, tay thắt chặt.
8. khung chính xác cao loại trụ hướng dẫn có độ dày 38, với 8 vòng bi NSK6206 của Nhật Bản cho mỗi nhóm.Bề mặt của tất cả các khung được xử lý với màu đen để làm cho chúng ít dễ bị rỉ sét và chống lại gõ.
9. khung khuôn được làm bằng thép 45 # ace, tất cả đều được xử lý chính xác và có một điều trị bề mặt đen.
10. khuôn có thể được thay thế nhanh chóng dưới dạng chèn, và vật liệu được làm bằng SKD11 Nhật Bản và nhiệt chân không điều trị. tấm thép khuôn được làm bằng thép 50 # ace,được chế biến tinh khiết.
11. Bàn làm việc đóng dấu là một loại tích hợp, với độ dày 30MM trên bàn làm việc và độ dày 6MM ở bên. Bề mặt được nghiền mịn.
12. Máy bơm thủy lực áp dụng thương hiệu Taiwan Kaijia, van dầu áp dụng thương hiệu Taiwan Oilfield, tất cả các đường ống dầu được làm bằng dây thép, động cơ là một 15KW tất cả các dây đồng nhiệt độ chống động cơ,và khối mạch dầu được nghiền mịn.
13. Lưu trữ năng lượng bấm nhanh, đâm và đâm hoàn toàn trong một lần mà không cần dừng máy bấm (lưu ý:hiện là nhà sản xuất duy nhất ở Trung Quốc và Đài Loan có thể hoàn thành đâm và đâm một lần mà không cần dừng máy)
14Hệ thống thủy lực sử dụng một máy làm mát dầu 70P để kiểm soát nhiệt độ dầu thông qua lưu thông dầu.
15. Phần đóng dấu của đường thẳng di chuyển qua lại, với bộ điều khiển và động cơ Taiwan, PLC từ Delta, và tần số cảm ứng từ Weilun.Thiết bị điện điện điện thấp là Siemens.
16Các vải sơn được sử dụng cho máy keel là 0,18 đến 0,23 mm dày. vật liệu cơ bản: 0,25-0,04 mm dày thép dải kẽm,
17. Có thể sản xuất sản phẩm métric và Anh, 3600mm. Có một clip chuyên dụng để điều chỉnh kích thước.
18Quá trình sản xuất: tháo dỡ dải - hình thành cuộn - thẳng - đâm thủy lực tự động - đóng gói - sản phẩm hoàn thiện
19- Capacity thiết bị dây chuyền sản xuất, 0-30 mét (8-10 đơn vị).
20. Hướng dẫn nhập khẩu và thắt thẳng có thể được điều chỉnh trong tất cả các hướng
21. Đơn vị có một dây chuyền vận chuyển chất thải và một thiết bị tiếp nhận vật liệu
Đối với thiết kế và sản xuất khuôn đâm theo tiêu chuẩn khuôn, khuôn bao gồm:
1. khuôn đầu đâm trước: 1 bộ
2. Ứng dụng đập cuối: 1 bộ
3. khuôn đâm: 8 bộ (4 lỗ mỗi khuôn) (lưu ý: trang bị 4 vòi và 36 đâm chèn)
23Máy keel có một nền tảng tiếp nhận sản phẩm được làm bằng thép không gỉ.
26Hệ thống điều khiển điện cho dây chuyền sản xuất, điều khiển tần số biến cho máy cán, điều khiển servo cho cắt và đâm đơn vị, với giao diện người máy, hiển thị tốc độ,Chiều dài sản phẩm, đầu ra, thất bại thiết bị, và các công tắc dừng khẩn cấp thích hợp nên được trang bị tại các vị trí tương ứng trên dây chuyền sản xuất

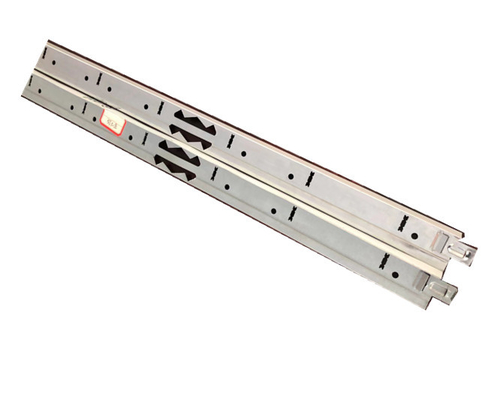

Đối với các thanh T trần nhà, chúng ta có các loại sau đây cũng bóng bóng T thanh:
Đây là video làm việc của máy tạo hình cuộn thanh T trần:
