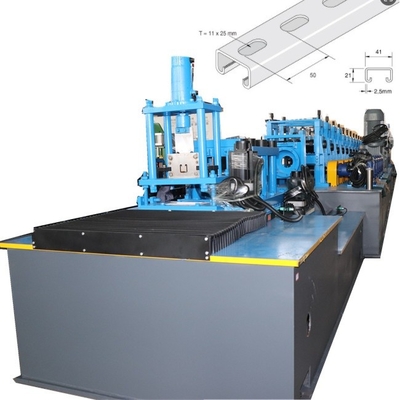

Máy tạo cuộn kênh cuộn hoàn toàn tự động cho nhiều kích thước

Hoàn toàn tự độngc Máy hình thành dây chuyền dây chuyền cho nhiều kích thước

Máy hình thành cuộn kênh đinh hoàn toàn tự động cho nhiều kích thước được thiết kế để làm cho các kênh đinh trong lô hoàn toàn tự động bằng cách điều khiển PLC nhiều kích thước thay đổi.Khác với các máy làm kênh cổ truyềnTrong phần sau, lấy một số hồ sơ vẽ ví dụ và sau đó kiểm tra làm thế nào là máy kênh thắt được thiết kế.

Nếu cho thiết kế cũ, tất cả các kích cỡ trên không thể được thực hiện bởi một máy. ngay cả khi chúng ta cần thay đổi nhanh hoặc điều chỉnh bằng cách cách phân cách. nó cần kỹ sư chuyên nghiệp để vận hành nó.Hoặc nó sẽ tốn rất nhiều tiền và mất thời gian để thay đổiĐể giải quyết vấn đề này, chúng tôi phát triển máy mới: thay đổi kích thước hoàn toàn tự động bằng điều khiển PLC, có nghĩa là tất cả các kích thước có thể được thực hiện bởi một máy, thay đổi kích thước điều khiển PLC.Tất cả bạn cần để thay đổi lưỡi cắt cho các kích thước khác nhau.

 Hoàn toàn tự độngc Dòng chảy làm việc của máy tạo hình dây chuyền cuộn:

5 ton hydraulic decoiler--leveling part---14 roller station rolling forming machine--online punching by servo motor--> rolling forming part for height--> servo tracking shearing--receiving table or stacker.

Đặc điểm củatự độngc Máy tạo hình cuộn kênh trục:

1Tốc độ làm việc có thể đạt 20 đến 35 mét mỗi phút.

2. Đấm trực tuyến, nhanh, tiết kiệm chi phí và đẹp hơn trên phần đấm.

3. Hoàn toàn tự động thay đổi kích thước bởi điều khiển PLC, dễ sử dụng.

4. hộp số truyền, bền nhanh và thời gian sử dụng lâu.

5. khuôn khung dày 45mm bền và thời gian sử dụng dài.

6. Tự động xếp chồng, dễ dàng để làm việc, tiết kiệm lao động.

Kiểm tra thêm chi tiết về các ống xoay ống hình thành máy

Lưu ý: nếu bạn cần thêm logo trên hồ sơ, chúng tôi có thể thêm

Nếu cô muốn thêm cái "Zigbag" vào hồ sơ, chúng tôi cũng có thể thêm cho cô.

Logo cũng có thể được làm ở đây.

Đấm trực tuyến với động cơ servo:

So với đâm CNC, loại này nhỏ hơn nhiều và dễ sử dụng hơn.

Cùng với máy hình thành cán chính, một PLC có thể điều khiển tất cả các công việc.

Chúng tôi có thể thiết kế 6 lỗ đâm một lần, hoặc 12 lỗ đâm, tùy theo tốc độ bạn cần.

Nhưng nếu bạn thích sử dụng CNC đâm, chúng tôi có thể làm cho bạn.

Làm thế nào để làm cho các kích thước thay đổi hoàn toàn tự động cho các ống dẫn đinh hồ sơ cuộn hình thành máy?

1. Đối với các thay đổi chiều rộng và thay đổi chiều cao tất cả được điều khiển bởi các động cơ servo.

2. Servo động cơ được điều khiển bởi PLC.

3. Các con lăn được thiết kế cứng nhưng tách biệt, các con lăn băng được thiết kế.

4Máy được thiết kế với hệ thống làm mát bằng nước, ngay cả khi tốc độ cao hoặc kích thước thay đổi tình trạng, cũng bền và mát mẻ.

5. trục dài tuyến tính, khung di chuyển dọc theo trục, do đó, chiều rộng và chiều cao cả hai điều chỉnh.

Phần điều khiển PLC:chúng tôi sẽ liệt kê tất cả các kích thước trong PLC cho bạn để lựa chọn hoặc bạn có thể nhập các kích thước bạn muốn làm

Và sau đó khung máy sẽ tự động di chuyển.

Hoàn toàn tự độngc ống dẫn dây chuyền cuộn hình máy làm việc video cho tham khảo của bạn:
