Máy tạo hình lăn đường trượt động đất tự động tốc độ cao

Tự động tốc độ cao Máy tạo hình cuộn đường trượt động đất

Máy tạo cuộn đường dây C&U, 100% sản xuất tại Trung Quốc,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

Khung kim loại bao gồm kênh lông, kênh mang, đinh, đường ray, góc tường và kênh khung chính được sử dụng trong trần gạch cao gạch ngầm ẩn với cấu trúc trọng lượng nhẹ.Hai khung được sử dụng phổ biến nhất là kim loại U Track, được sử dụng làm khung ngang của các ngăn ngăn, kết hợp với các nút dọc (C Studs).

Sức mạnh, nhẹ, dễ cài đặt, và có sẵn trong nhiều kích thước khác nhau,Các nút và kênh kim loại cung cấp cho các ứng dụng tường và trần nhà lý tưởng và hiệu quả về chi phí khi được sử dụng với nhiều lớp ván ván.

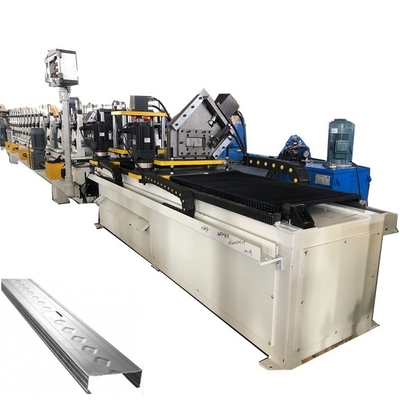

Đây là một hình vẽ và sản phẩm hoàn thiện:

Đường dẫn trôi động địa chấn là gì?

ZTRFM Seismic Drift Track (D) cho phép chuyển động bên của cấu trúc tòa nhà chính, trong khi vẫn chứa độ lệch đầu tường và cấp độ cháy cho các bức tường bên trong và bên ngoài.Đường đệm Drift địa chấn đi kèm với một nhúng kim loại ép ra giúp trong việc kết nối đường đệm với cấu trúc chính.

Sự khác biệt của sản phẩm:

SLT - Đường chân có khe cắm tiêu chuẩn

SLT Slotted Deflection Track cho phép một gắn tích cực của stud để

đường ray trên cùng thông qua các khe cắm được thiết kế để chứa các chuyển động dọc của

cấu trúc chính, phù hợp với Mục 713.2 của IBC.

SLT được thiết kế để cho phép chuyển động dọc tổng thể 1 1⁄2 " (+/- 3⁄4").

Cấu trúc

Các chân phần (flanges) là 2 1⁄2 "trong chiều dài và có 1 1⁄2"

dài bởi 1⁄4 "sự mở rộng các khe cắm dọc cách nhau mỗi 1" dọc theo chiều dài

của thành viên.

Thông tin chi tiết đường chân có khe cắm tiêu chuẩn (SLT)

Thông số kỹ thuật

SDLT - SLOTTED Deep Leg Track

SDLT Slotted Deep Leg Track cho phép một gắn kết tích cực của stud để

đường ray trên cùng thông qua các khe cắm được thiết kế để chứa các chuyển động dọc của

cấu trúc chính, phù hợp với Mục 713.2 của IBC.

SDLT được thiết kế để cho phép chuyển động dọc tổng thể 2 " (+/- 1").

Cấu trúc

Các bộ phận chân (flanges) là 3 1⁄4 "trải dài và có 2" dài bởi

1⁄4 "nhiều khe cắm thẳng đứng cách nhau mỗi 1" dọc theo chiều dài của thành viên.

Chi tiết đường chân sâu (SDLT)

Thông số kỹ thuật

D - Đường đi động đất

Đường đệm động đất (D) cho phép chuyển động bên của tòa nhà chính

cấu trúc, trong khi vẫn chứa độ lệch đầu tường và cấp độ cháy cho nội thất

và các bức tường bên ngoài.

hỗ trợ trong việc kết nối đường ray với cấu trúc chính.

Cấu trúc

Các phần chân (flanges) là 2 1⁄2 "trong chiều dài và có 1 1⁄2" dài bởi 1⁄4 "

khe cắm thẳng đứng rộng cách nhau mỗi 1" dọc theo chiều dài của thành phần.

Đường dẫn động đất (D)

View phần chi tiết Drift Insert

DD - Deep Leg Seismic Drift Track

Deep Leg Seismic Drift Track (DD) cho phép chuyển động bên của chính

cấu trúc tòa nhà, trong khi vẫn chứa độ lệch đầu tường và các chỉ số cháy

cho các bức tường bên trong và bên ngoài.

Chèn kim loại ép ra giúp kết nối đường ray với cấu trúc chính.

Cấu trúc

Các chân phần (flanges) là 3 1⁄4 "trong chiều dài và có 2" dài bởi 1⁄4" rộng

khe cắm dọc cách nhau mỗi 1" dọc theo chiều dài của thành phần.

Deep Leg Seismic Drift Track (DD)

View phần chi tiết Drift Insert

Hệ thống tường trục I-Stud

UL Số thiết kế hệ thống ghép đầu tường

SĐường trôi eismicTính năng và ứng dụng:

1Hệ thống khúc xạ có khả năng cháy

2.UL Được phân loại trong hơn 80 hệ thống đánh giá cháy được phê duyệt

3Đường đệm có khe cắm tiêu chuẩn cho phép chuyển động thẳng đứng lên đến 11⁄2 ̊

4.Cách tùy chỉnh hình dạng và kích thước khe có sẵn

5.Nhiều chiều rộng và độ dày tùy chỉnh có sẵn

6. Positive đính kèm cung cấp cho sức mạnh tường

7- Thấm đầu của tường và sàn mở rộng hoặc nén chuyển động

8.Tích hợp với hệ thống tường truyền thống

9Thiết lập dễ dàng làm giảm chi phí lao động

Vật liệu / Thông số kỹ thuật sản phẩm:

Các sản phẩm không cấu trúc (phân tường khô):

• 18-30 ml: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Các sản phẩm khung cấu trúc:

• 33-43 ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Thông số kỹ thuật lớp phủ

Các sản phẩm không cấu trúc (phân tường khô):

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Các sản phẩm khung cấu trúc:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Lưu ý: Liên hệ với ZTREM để có sẵn độ dày lớp phủ nặng hơn.

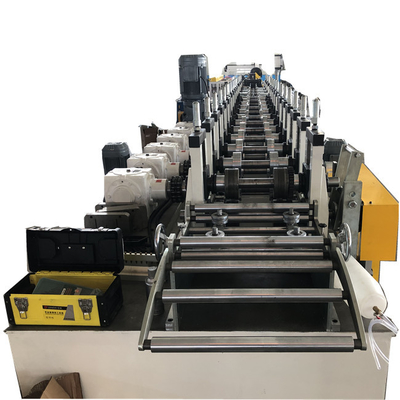

Tự động tốc độ cao Máy tạo hình cuộn đường trượt động đất

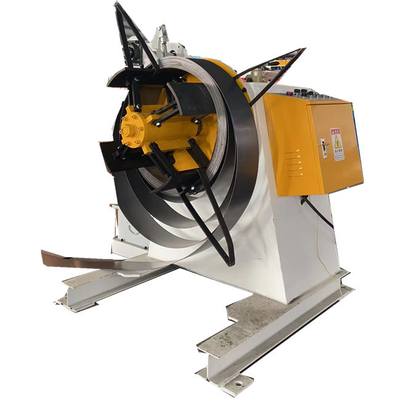

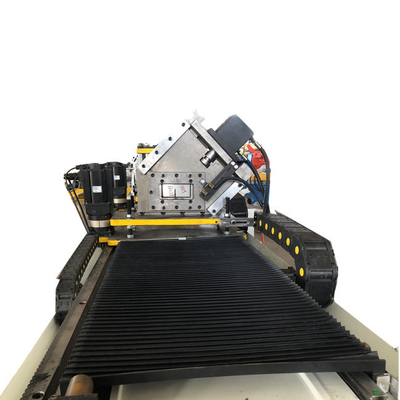

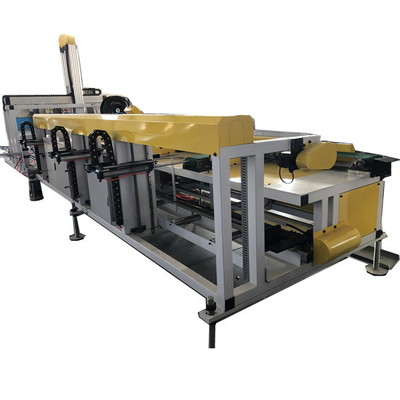

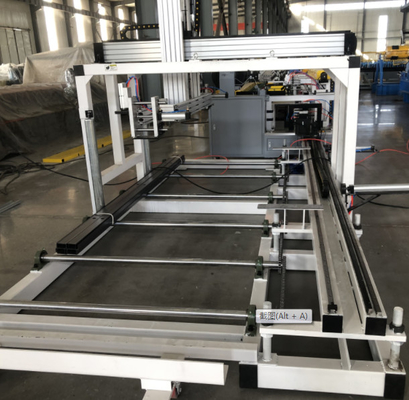

Dòng chảy làm việc: 3 tấn đôi đầu decoiler - lốc lồng -> 80 tấn YangLi đâm máy - lốc lồng - trục chính cán hình máy - đấm và đường ray đấm -> bàn vận chuyển và stacker.

Đặc điểm hiệu suất:

1.The tấm thép hàn thân xe là cứng và độ chính xác là ổn định.

2.Thế giới khô hoặc ướt loại phanh khớp ma sát khí nén, hành động là nhạy cảm và đáng tin cậy.

3.Gia lớn, trục bánh răng mài chính xác, máy công cụ chạy tiếng ồn là thấp

4.Đường sắt hướng dẫn sáu mặt, với thiết bị cân bằng khí nén, hoạt động trơn tru, chính xác.

5.Âm dụng thiết bị bảo vệ quá tải thủy lực để bảo vệ báo chí và khuôn hiệu quả.

6Đường dây sản xuất đóng dấu tự động một hoặc nhiều máy có thể được hình thành bằng cách sử dụng PLC để điều khiển thiết bị cấp tự động.

7Ngoài tốc độ liên tục, có hai loại lựa chọn đột quỵ tốc độ không bước, phù hợp hơn với các yêu cầu quy trình đóng dấu các bộ phận và cải thiện hiệu quả sản xuất.
