Máy chế biến cuộn và đường ray chất lượng cao cho việc gắn kết tích cực và sức mạnh tường

Máy chế biến cuộn cuộn và đường ray

Có nhiều kích thước và nhiều lỗ thông thường cho khay cáp, vì vậy làm thế nào để thay đổi kích thước và làm thế nào để đâm lỗ là vấn đề chính khi nhà sản xuất thiết kế máy

Ngày nay, ngày càng nhiều áp dụng để không có cuộn dây, thiết bị tự lập tiền leveling, servo thức ăn trong thiết bị, máy ép với đấm khác nhau chết, cuộn cũ, dừng để cắt hoặc máy bay cắt thiết bị,không có rack chạy điện hoặc stacker khí nén, hệ thống điều khiển PLC như các dòng hoàn chỉnh để cải thiện tốc độ sản xuất phần lớn

Đây là một hình vẽ và sản phẩm hoàn thiện:

Hồ sơ bản vẽ của khách hàng:

Slot track &Stud và track:

Với các xương sườn làm và đốm cuộn:

Đường mòn nhọn là gì?

ZTRFM Slotted Track là hệ thống được ngành công nghiệp ưa thích để đạt được độ lệch đầu tường và khả năng chống cháy cho các bức tường bên trong và bên ngoài.Nó đã đáp ứng các yêu cầu chuyển động và đi xe đạp của ANSI/UL 2079 và được xếp hạng UL cho 1, 2, 3 và 4 giờ chống cháy trong các hệ thống khớp chống cháy trên đầu tường.

Đường sắt nhọnđường rayTính năng và ứng dụng:

• Hệ thống khúc xạ có khả năng cháy
• UL Được phân loại trong hơn 80 hệ thống đánh giá cháy được phê duyệt
• Đường mòn có khe cắm tiêu chuẩn cho phép chuyển động thẳng đứng lên đến 11⁄2 ̊
• Hình dạng tùy chỉnh và kích thước khe có sẵn
• Độ rộng và độ dày tùy chỉnh có sẵn
• Thiết bị gắn tích cực được cung cấp cho sức mạnh của tường
• Thu hút chuyển động mở rộng hoặc nén đầu tường và sàn
• Tích hợp với các hệ thống tường truyền thống
• Việc lắp đặt dễ dàng làm giảm chi phí lao động

Vật liệu / Thông số kỹ thuật sản phẩm

Các sản phẩm không cấu trúc (phân tường khô):

• 18-30 ml: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Các sản phẩm khung cấu trúc:

• 33-43 ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Thông số kỹ thuật lớp phủ

Các sản phẩm không cấu trúc (phân tường khô):

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Các sản phẩm khung cấu trúc:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Lưu ý: Liên hệ với ZTRFM để có sẵn độ dày lớp phủ nặng hơn.

Lợi ích

· Trọng lượng nhẹ hơn có nghĩa là chi phí thấp hơn: Bởi vì chúng tôi sử dụng ít thép hơn để sản xuất nó, đường ray kheo Steeler là một giải pháp hiệu quả về chi phí cho các nhu cầu hệ thống đầu tường.

· U.L. Fire Rated: Với mã được chấp thuận fire ratings lên đến 2 giờ, bạn có thể tin tưởng Steeler đường ray khe cho hệ thống đầu tường của bạn.

· Tiết kiệm tiền trong dài hạn: Chúng tôi sử dụng một lớp phủ kẽm đầy đủ để giảm đáng kể sự hình thành rỉ sét, có nghĩa là các bức tường của bạn sẽ tồn tại lâu hơn.và giữ tốt hơn chống lại các tác động của thiên nhiên khi so sánh với khung gỗ.

· kiếm được tín dụng LEED: Do mức độ tái chế trong các cuộn dây chúng tôi sử dụng, các nút thép của chúng tôi được coi là một sản phẩm xanh.

Máy chế biến cuộn cuộn và đường ray

Mô tả/Điều kiện kỹ thuật chi tiết về đường dây hoàn chỉnh:

• 2 Tons Hydraulic Un-Coiler với thiết bị đặt mức trước

Động cơ xoay cuộn dây dẫn, tự động dừng / bắt đầu điều khiển, 2.2KW

Khả năng tải = 2 tấn

Độ rộng cuộn dây: 200mm

Đường kính bên trong cuộn dây: Φ510±30mm

• Thiết bị tự lập chuẩn

Đối với vật liệu gauge nặng

Động cơ và bình đẳng

• Thiết bị bôi trơn chuyên nghiệp

Được trang bị giữa máy cho ăn cuộn và máy in

• Tự động cấp dữ liệu trong thiết bị

Động cơ phục vụ: YASKAWA, 1.8KW hoặc theo yêu cầu

• Máy ép

Công suất: 80/110 tấn hoặc theo yêu cầu chi tiết

Thương hiệu Trung Quốc: YANGLI

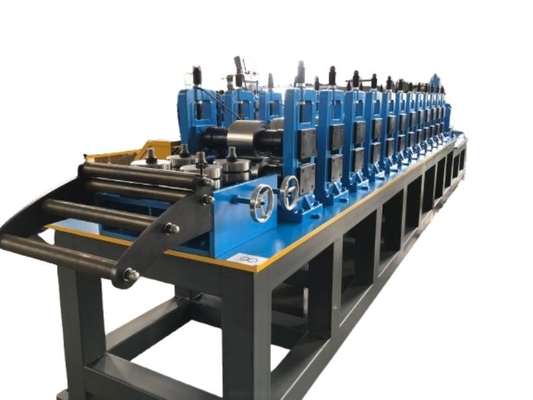

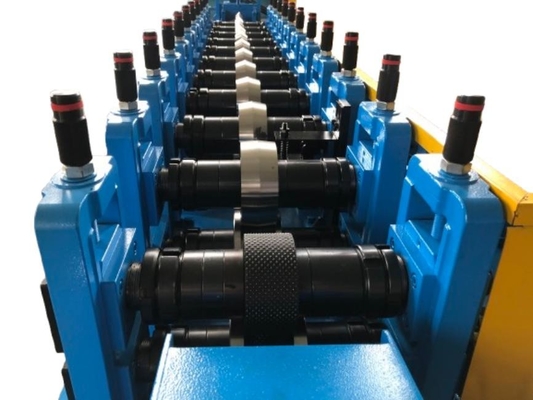

• Máy tạo cuộn

18 giai đoạn để hình thành

Các cuộn được sản xuất từ Cr12, xử lý nhiệt

Xương đường kính = f75mm, chính xác máy móc

Động cơ chính = 11KW, điều khiển tốc độ tần số

Tốc độ dây chuyền tối đa của máy cuộn:Khoảng 12-15m/min

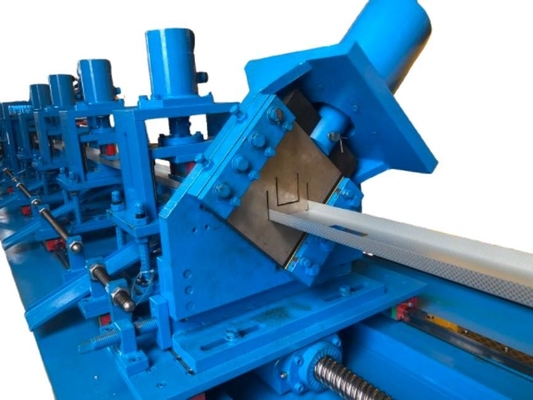

• Thiết bị cắt thủy lực

Bị cắt bay.

Sau khi cắt, có chất thải vật liệu 8mm

• Hệ thống điều khiển PLC

PLC thương hiệu Siemens và màn hình cảm ứng, Inverter thương hiệu Schneider, bộ mã hóa Omron
