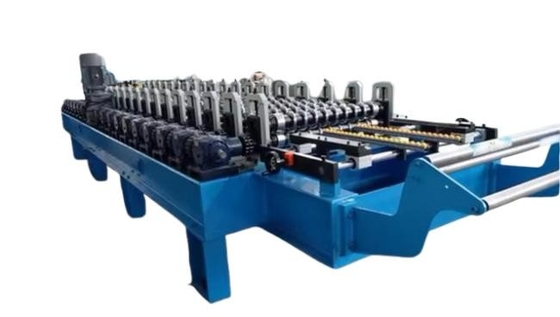

Máy bọc mái kim loại lồi cao tốc

Máy bọc mái kim loại lợp sóng tốc độ cao là một thiết bị công nghiệp được thiết kế để sản xuất bọc mái kim loại lợp sóng hiệu quả và nhanh chóng.Những tấm này thường được sử dụng trong xây dựng cho mục đích mái nhà do độ bền của chúngMáy tự động hóa quá trình hình thành, cắt và định hình các tấm kim loại thành hồ sơ lốp sóng mong muốn.

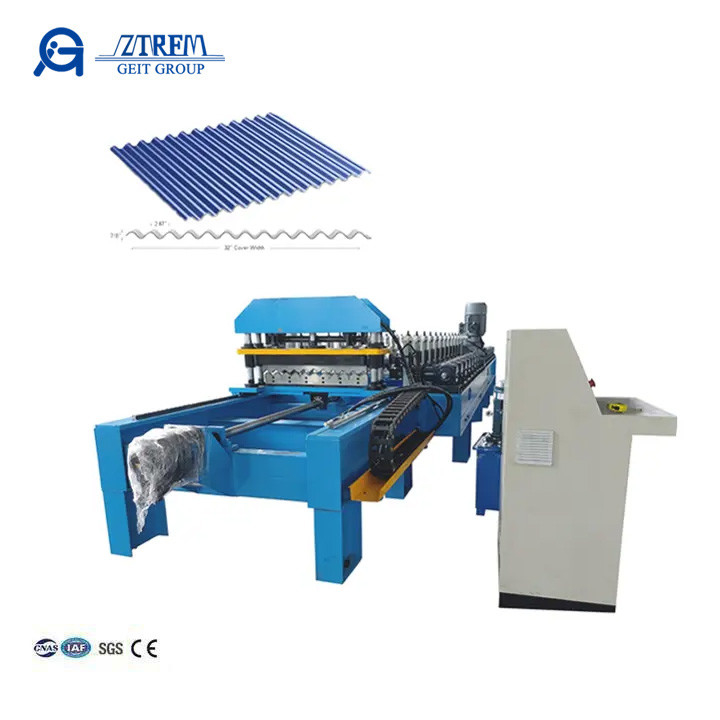

Đây là một hình vẽ và sản phẩm hoàn thiện:

Dòng xử lý:
Decoiler→ vật liệu cho ăn→ hình thành cuộn→ cắt→ nhận sản phẩm

Máy bọc mái kim loại lồi cao tốc

Thiết bị cho ăn
Vòng cuộn kim loại được đưa vào máy thông qua một bộ cuộn và hướng dẫn để đảm bảo quá trình trơn tru và liên tục.
1Sử dụng cuộn cao su để bảo vệ bề mặt của nguyên liệu thô.
2Điều chỉnh dễ dàng cho các độ dày khác nhau của nguyên liệu thô bằng cách sử dụng bánh tay.
3Chiều rộng của nền tảng có thể điều chỉnh thuận tiện thông qua bánh tay, có các vòng bi tích hợp để bảo vệ các cạnh tấm thép.

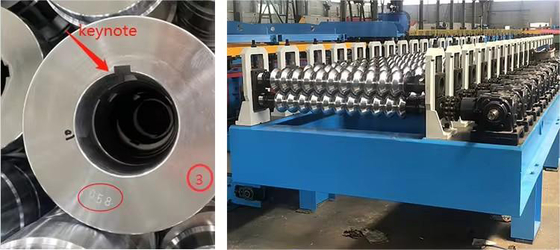

Thiết bị hình thành cuộn
Đây là trái tim của máy, nơi mà tấm kim loại được hình thành thành hồ sơ lốp. Một loạt các cuộn và die được thiết kế đặc biệt định hình kim loại khi nó đi qua phần này.
1.45# Thép, Chromed Treatment (Cr Thickness:0.05 mm), Chống ăn mòn, Tăng độ cứng, dày chrome độ cứng tốt cho thời gian sử dụng lâu.
2. Mỗi cuộn có số và với keynotes, nó có thể cố định trên trục ổn định

Thiết bị truyền tải
Giao số hộp số, ổn định và không bị tháo rời.

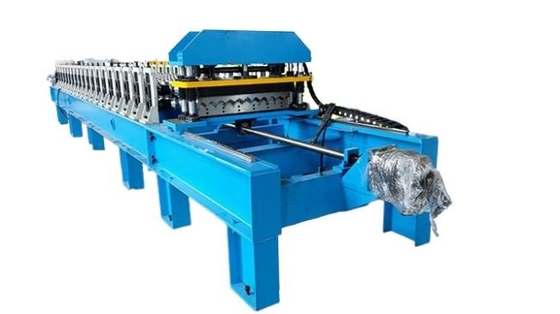

Thiết bị cắt thủy lực

Sau khi tấm kim loại được làm lông, một cơ chế cắt được sử dụng để cắt tấm thành chiều dài mong muốn. Điều này có thể đạt được bằng nhiều phương pháp khác nhau, chẳng hạn như cắt hoặc cắt xoay.
1. Loại công việc: Máy điện cắt servo đường dây thủy lực 5,5KW
2Phương pháp lái xe:Do loại trụ
3.Sức mạnh động cơ thủy lực: 4 kW
4- Vật liệu cắt: GB-Cr12 với xử lý nhiệt
5.Trình dung độ cắt dài ± 10m/2mm

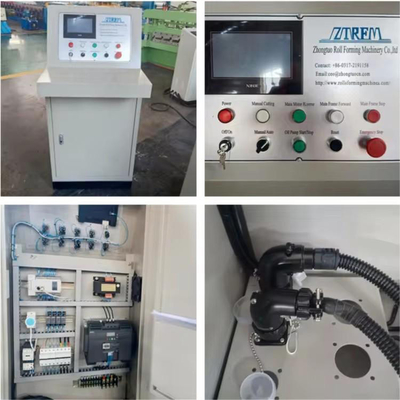

Hệ thống điều khiển PLC
Máy hiện đại được trang bị hệ thống điều khiển cho phép người vận hành thiết lập các thông số, theo dõi quá trình sản xuất và điều chỉnh khi cần thiết.Điều này có thể bao gồm các tính năng như giao diện màn hình cảm ứng và bộ điều khiển logic có thể lập trình (PLC).
Thương hiệu
PLC: Delta
Nhãn hiệu biến tần: Delta Low phần điện: Schneider
Mã hóa: Omron
Chức năng:
1- Chọn cắm máy bay, cài đặt dễ dàng.
2- Hoạt động tự động hoàn toàn.
3.Ngôn ngữ hoạt động: tiếng Anh (đưa tùy chỉnh)
4.Công ty bảo hiểm quốc gia, phụ tùng phụ tùng Siemens và Schneider

Trạm thủy lực
7.5kw động cơ với hệ thống làm mát cho sử dụng lâu dài.

Máy xếp hàng tự động
Máy vận chuyển 3m

Máy xếp hàng tự động
6m tự động Stacker
