Tốc độ cao hình chữ nhật bước thủy tinh mái ván mái tấm máy

Tốc độ caoBề sàn mái ván bằng thủy tinh hình chữ nhậtMáy

Máy tạo cuộn mái kính kim loại tốc độ cao là một thiết bị chuyên dụng được sử dụng để sản xuất gạch mái kính kim loại.Nó xử lý hiệu quả các cuộn kim loại thông qua một loạt các cuộn để tạo thành hồ sơ gạch mong muốnQuá trình thủy tinh thêm cả sự hấp dẫn thẩm mỹ và các tính chất bảo vệ cho gạch. Với các tính năng như vận hành tốc độ cao, hình thành chính xác và điều khiển tự động,Máy này đảm bảo chất lượng nhất quán và năng suất trong sản xuất gạch mái nhà kim loại kính.

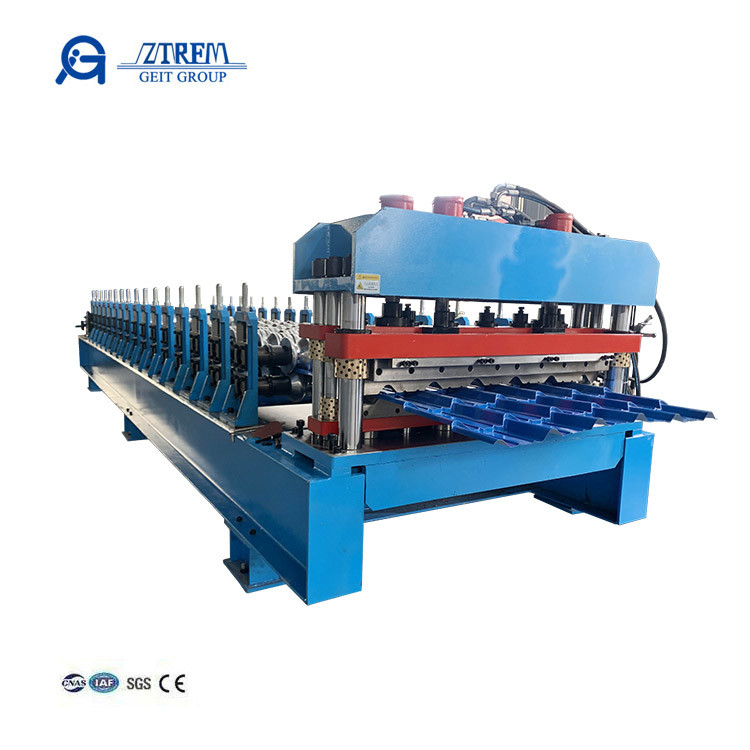

Đây là một hình vẽ và sản phẩm hoàn thiện:

Tốc độ caoBề sàn mái ván bằng thủy tinh hình chữ nhậtMáy

Dòng chảy làm việc:

Lợi thế củaTốc độ caoBề sàn mái ván bằng thủy tinh hình chữ nhậtMáy:
1Tốc độ cao: Chuỗi truyền hộp số tăng tốc lên đến 10m / phút, giảm thời gian ép và cắt.
2. Sử dụng cắt khuôn, sản phẩm thể hiện các cạnh kiểu mài, dẫn đến gạch thẩm mỹ.
3. Hydraulic decoiler và tự động stacker giảm thiểu nhu cầu lao động trong quá trình hoạt động, cải thiện hiệu quả.

Máy tháo cuộn thủy lực
1- Capacity: 5T
2. đường kính cuộn: 450-550mm
3. đường kính bên ngoài cuộn dây: 1500mm
4. Độ rộng cuộn dây: 1250mm ((như yêu cầu của khách hàng)
5. Sức mạnh thủy lực: 5.5kw

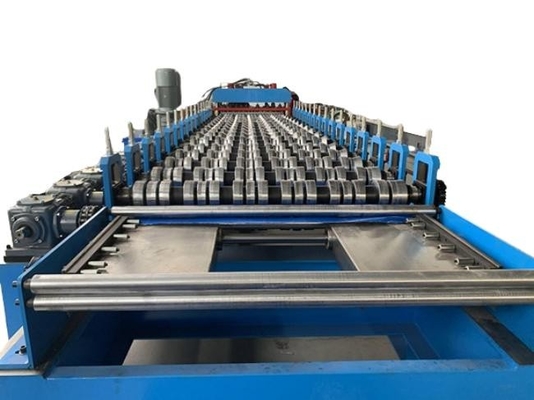

Phần cho ăn
1. Ống lăn cao su bảo vệ: Bảo vệ bề mặt của nguyên liệu thô khỏi bị hư hỏng.
2Điều chỉnh bánh tay thuận tiện: Dễ dàng thích nghi với việc cho ăn các loại nguyên liệu thô khác nhau.
3. Độ rộng nền tảng có thể điều chỉnh: Điều chỉnh chiều rộng nền tảng bằng bánh tay, có vòng bi bên trong để bảo vệ các cạnh tấm thép.

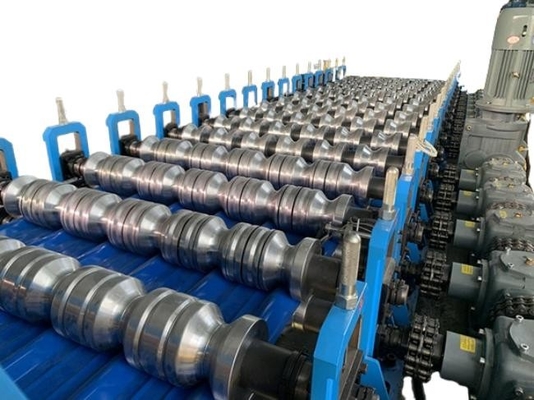

Hệ thống hình thành cuộn
1- Vật liệu của cuộn: 45# thép, Chromed điều trị (Cr độ dày:0.05 mm), chống ăn mòn, Tăng độ cứng, đảm bảo độ chính xác và hiệu suất mài mòn tốt.
2. Vật liệu của trục: 45# Thép điều trị làm sai, ngăn biến dạng và cải thiện độ cứng
3. Các trạm hình thành: 16 trạm
4- Chiều kính trục: Φ80mm
5. Cấu trúc máy: Cấu trúc khung vòm dọc

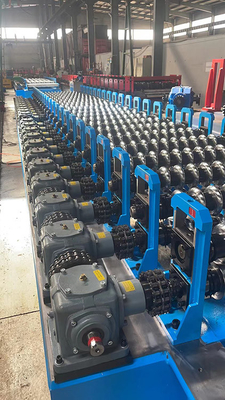

Chuyển tiếp
1. Gearbox truyền tải (Bevel Gear bên trong)
2- Vật liệu của thiết bị: 20 Crmnti
3- Vật liệu của hộp bánh răng:
4Các kết nối giữa các hộp số là chuỗi.
5. hộp số sẽ kết nối với trạm lăn một cho một
6Ưu điểm: có thể cải thiện tốc độ trực tiếp sau khi cắt

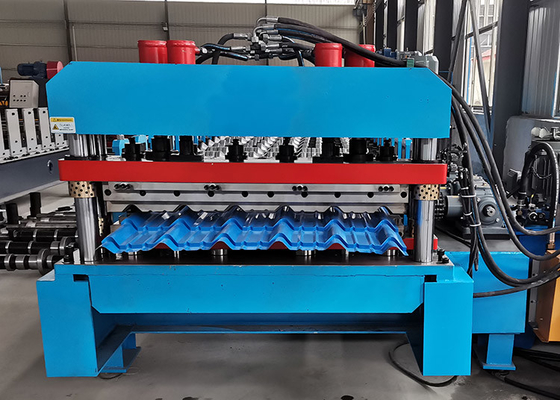

Thiết bị cắt thủy lực
1Vật liệu của lưỡi dao: Cr12, với xử lý tắt
2. Sức mạnh thủy lực: 7.5kw
3. Độ khoan dung cắt: ± 1mm
4. Với quạt làm mát trên máy bơm dầu

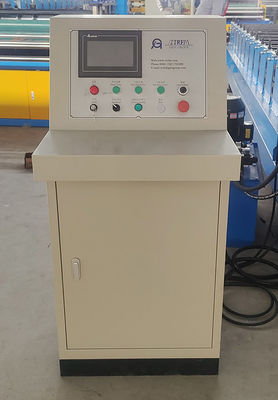

Hệ thống điều khiển PLC
1Hệ thống điều khiển: PLC
2. PLC thương hiệu: Delta từ Đài Loan
3. Thương hiệu biến tần: Delta từ Đài Loan
4Mã hóa: Omron
5- Chức năng: tự động điều khiển chiều dài và số lượng
