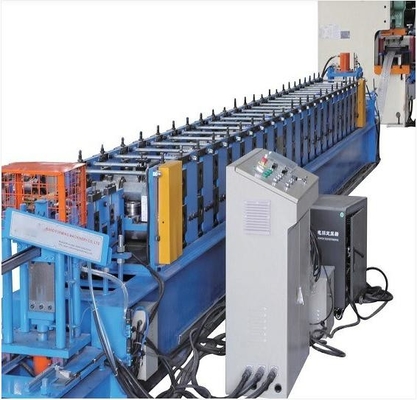

Máy tạo cuộn kênh Strut 4 trong 1 cho Hoa Kỳ

Máy tạo cuộn kênh Strut 4 trong 1 cho Hoa Kỳ

Strut Channel là một loại thép được hình thành bằng cuộn lạnh tiêu chuẩn được sử dụng trong ngành công nghiệp điện hoặc xây dựng để hỗ trợ cấu trúc.cuộn hình thành thành một phần kênh mở với môi để cung cấp độ cứng bổ sung. Các kích thước kênh cơ bản là: 41 * 41. 21 * 21, và cũng có một số hình dạng tùy chỉnh.

Máy chế biến cuộn ống dẫn là một thiết bị mạnh mẽ và linh hoạt có khả năng đáp ứng nhu cầu sản xuất của các kênh ống dẫn trong các hệ thống lắp đặt năng lượng mặt trời.Nó tự hào về các tính năng như độ chính xác cao, tuổi thọ dài, dễ vận hành, và cung cấp nhiều tính năng tùy chọn và tùy chỉnh tùy chọn.

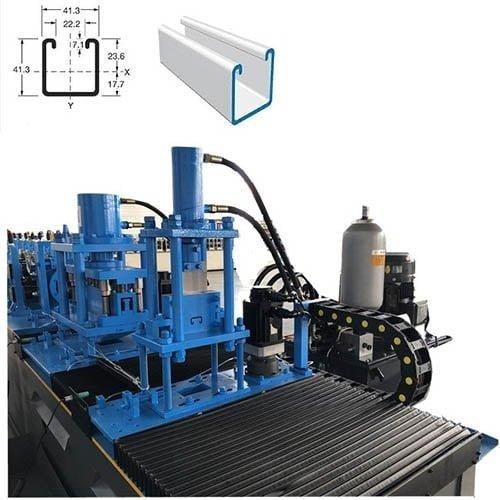

Hình vẽ hồ sơ

Hình ảnh mẫu

Dòng công việc

Máy tạo cuộn kênh Strut 4 trong 1 cho Hoa Kỳ

Ưu điểm của thiết bị

1Đường dây sản xuất sử dụng máy đâm tốc độ cao và khuôn vật liệu Skd11, để đảm bảo rằng 12 mét ván có thể được đâm trong một phút.

2Đường dây sản xuất có thể sản xuất bốn hồ sơ chiều cao khác nhau, để đạt được sản xuất đa thông số kỹ thuật và ít không gian sàn hơn.

3Để giảm biến dạng của vết rạch, Thiết bị cắt sau của thiết bị này áp dụng phương pháp cắt từ dưới lên trên.

Vật liệu của Strut Channel Roll Forming Machine 4 In 1 For USA ((Luxury Type)

1Độ dày vật liệu: 2.0-2.5mm

2- Vật liệu áp dụng:GI/GL/PosMAC

3.Sức mạnh năng suất vật liệu: 235-390Mpa

4.Nhiều rộng cho ăn: Khoảng 98-179mm

Giới thiệu về phân hủy máy

1.5T-600 Máy mở cuộn thủy lực

Điều khiển thủy lực của các lỗ bên trong của cuộn thép co lại và dừng

Max. Chiều rộng cấp: 600 mm

Độ kính bên trong cuộn dây: 508 ± 30mm, đường kính bên ngoài: 1500mm

Công suất tối đa: 5 tấn, động cơ: 3KW, điều chỉnh tốc độ chuyển đổi tần số

Động cơ bơm dầu: 3KW

Tăng năng lượng cung cấp tự động và thiết bị tắt tự động

Thiết bị cánh tay áp suất chất lỏng

2. Thiết bị làm bằng

Máy nâng cao 3, thấp 4 và cao 7 cuộn.

Với đường ray dẫn đường cho ăn, khung chính được hàn bằng thép H450.

Trục được làm bằng thép 45 #, nóng và nóng, và crôm cứng.

Chiều kính = φ90 mm, chế biến chính xác.

Năng lượng điện: 3 kW.

3.Thiết bị phục vụ

4Máy đâm xi lanh Yangli.63T

Máy đấm tốc độ cao 63 tấn được trang bị một bộ mô hình đấm trước khi hình thành cuộn.

Vết đấm có vỏ an toàn ở tất cả các bên và cửa ở một bên.

Được điều khiển bởi hệ thống PLC.

Động cơ cho ăn chính xác hơn bởi động cơ servo, công suất động cơ servo là 3KW.

5.Dụng đấm

6.Thiết bị cắt trước thủy lực

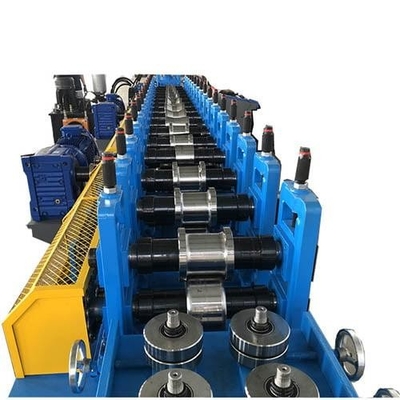

7.Roll Forming Mill

Với đường sắt dẫn đường cho ăn, khung chính được hàn bằng thép H400.

Độ dày tường bên: Q235 T18mm;

Dây gắn bó: ф22 mạ

Các bánh xe lăn sử dụng thép vòng bi GCR15 (= thép EN31) chế biến chính xác, bề mặt là crôm cứng, dày 0,04mm và xử lý gương bề mặt (sự phục vụ lâu hơn, rỉ sét mạnh hơn);

Các trục được làm bằng thép 45 #, dập tắt và nóng xử lý nhiệt, cứng mạ crôm.

Chiều kính = 80 mm, chế biến chính xác.

Chuyển động bánh răng và dây chuyền khoảng 22 bước để hình thành.

Động cơ chính (thương hiệu Poli Lai) = 15kW, điều chỉnh tốc độ tần số.

8.Hệ thống làm mát

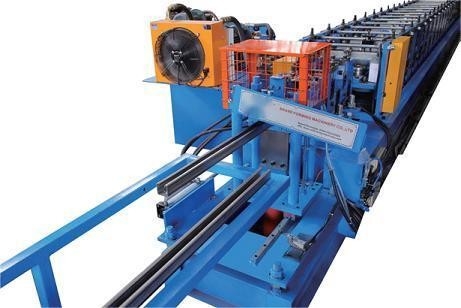

9Thiết bị cắt cột thủy lực

Post để cắt, dừng để cắt, thiết kế cắt hai phần mà không cần cho ăn

Động cơ thủy lực: 5,5 kW

Vật liệu công cụ cắt: CR12Mov (= SKD11, có ít nhất một triệu tuổi thọ cắt), xử lý nhiệt đến HRC58-62 độ

Sức mạnh cắt được cung cấp bởi nhà máy độc lập của nhà máy

10.Trạm thủy lực

11Hệ thống điều khiển PLC

Kiểm soát tự động số lượng và chiều dài cắt

Nhập dữ liệu sản xuất (đội sản xuất, số lượng sản phẩm, thời gian sản xuất, v.v.) trên màn hình cảm ứng,

Tự động hoàn thành sản xuất.

Kết hợp: PLC, biến tần, màn hình cảm ứng, bộ mã hóa, vv

12- Cửa ra.

Không có động lực, hai đơn vị, bánh xe lăn trên nó, dễ dàng di chuyển
