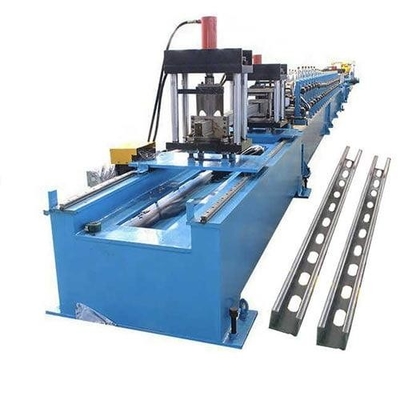

Máy tạo cuộn pin mặt trời C40-C160 Thay đổi tự động

Máy tạo cuộn pin mặt trời C40-C160 Thay đổi tự động

Kênh thắt, còn được gọi là các kênh thắt hoặc các kênh khung kim loại, được sử dụng rộng rãi để hỗ trợ cấu trúc trong các ứng dụng khác nhau.Quá trình hình thành cuộn đóng một vai trò quan trọng trong việc sản xuất các kênh nâng chất lượng cao với độ chính xác và hiệu quảChúng ta sẽ thảo luận về tầm quan trọng của các kênh hỗ trợ, quy trình hình thành cuộn và những lợi thế của việc sử dụng máy hình thành cuộn kênh hỗ trợ trong các hoạt động sản xuất.

Đây là hình ảnh hồ sơ:

Luồng công việc của Máy tạo cuộn Solar Purlins C40-C160 Chuyển tự động:

Máy cắt cuộn thủy lực→ Thiết bị cho ăn và làm bằng→ Thiết bị đâm và cắt trước thủy lực →Hệ thống tạo cuộn→Thiết bị cắt cột được điều khiển bằng máy chủ→Thiết bị ra ngoài

Máy tạo cuộn pin mặt trời C40-C160 Thay đổi tự động

Đặc điểm

1.ZTRFM thiết kế công việc nặng,trọng lượng máy toàn bộ hơn 20t,đồng hộp số (hiệu suất truyền cao và tỷ lệ truyền chính xác),thời gian sử dụng máy hơn gấp đôi so với các máy rẻ tiền khác của Ấn Độ và Trung Quốc.

2. Một máy cho nhiều hồ sơ: bất kỳ C purlin trong phạm vi web 40-160mm, tiết kiệm đầu tư và không gian.

3. Cho phép bạn cung cấp cho khách hàng 24 giờ tùy chỉnh dịch vụ C purlin một thước khác nhau của vật liệu, điều này bao gồm các kết hợp chiều rộng và chiều cao flange khác nhau.

4. chuyển đổi tự động servo động cơ cho các purlins C khác nhau trong vòng 1-5 phút, tiết kiệm thời gian và cải thiện hiệu quả làm việc.

5Hệ thống đâm tám xi lanh có thể đáp ứng các yêu cầu lỗ đâm khác nhau của ngành công nghiệp năng lượng mặt trời.

6. Cơ cấu rèn thép đúc châu Âu với chống biến dạng và khả năng chịu tải cao, đảm bảo độ chính xác của máy hình thành.

7. Hệ thống cắt đứt bay chính xác được điều khiển bằng servo (để hiệu quả làm việc cao).

8.Hệ thống điều khiển PLC mới nhất được áp dụng để kết hợp hai bộ phương pháp đếm chiều dài (đếm chiều dài lỗ đếm và đếm chiều dài bánh xe) vào một hệ thống điều khiển PLCPhương pháp đếm chiều dài có thể được chuyển đổi để giải quyết vấn đề không tương thích do chiều dài đặc biệt của các đơn đặt hàng riêng lẻ.

9Được trang bị hệ thống làm mát bằng nước để làm mát cuộn và hồ sơ, kéo dài tuổi thọ của cuộn và đảm bảo chất lượng của hồ sơ hoàn thành.

Sthông số kỹ thuật

1) 5 tấn Hydraulic Decoiler:một bộ

Thủy lực điều khiển thép cuộn dây khoan bên trong thu hẹp và dừng
Max. Độ rộng cho ăn: 600mm
Phạm vi nhận dạng cuộn dây:508±30mm,Trình kính bên ngoài: 1600mm
Công suất tối đa: 5 tấn, Động cơ: 3KW, Điều khiển tốc độ tần số
Động cơ bơm dầu:2.2KW, với cánh tay nén
Thêm năng lượng cấp tự động và thiết bị tự dừng

2) Thiết bị cho ăn và cân bằng

lên ba xuống bốn hoàn toàn bảy trục thiết bị cân bằng

Các trục được sản xuất từ thép GCr15 ((= EN31)

Điều trị nhiệt,HRC 58-62.Trình kính =φ105mm

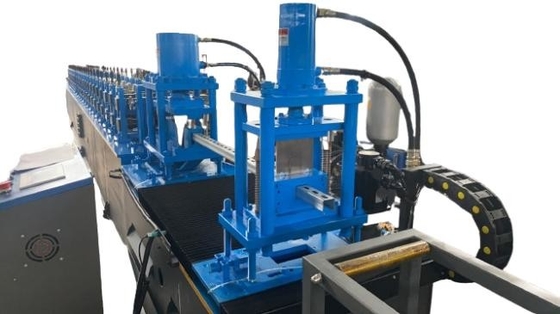

3) Thiết bị cắt trước và đâm bằng thủy lực

Trước đấm và trước cắt, sử dụng cùng một hệ thống thủy lực

Động cơ thủy lực:22KW,Phạm vi áp suất thủy lực: 0-16Mpa
Vật liệu công cụ đâm và cắt: Thép khuôn Cr12MoV(= SKD11 thép

Với một triệu lần cắt tuổi thọ), Điều trị nhiệt đến HRC58-62 độ
Hệ thống đâm lỗ 8 xi-lanh để đâm cả trên web và flange

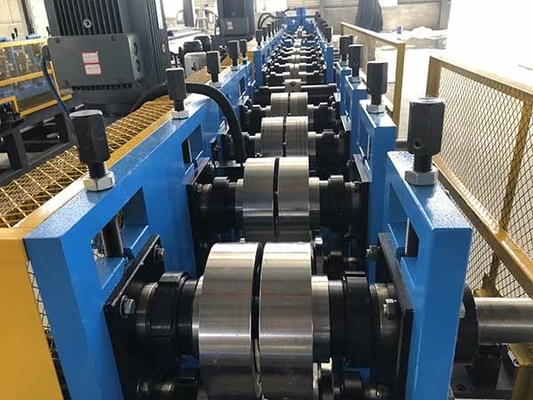

4) Máy chính

Vòng xoắn được sản xuất từ thép Cr12, được gia công chính xác,văn Chrome cứng

Các trục được sản xuất từ thép 45 °C, làm cứng và làm cứng, crôm cứng

Tốc độ tạo hình thực sự:15-20m/min ((bao gồm đâm và cắt)

5) Máy điều khiển cắt cột

45 độ Hydraulic Oblique Sear: Tốc độ cắt ngắn, Kháng cắt nhỏ và Tốc độ cắt nhanh

6) Hệ thống điều khiển PLC

Kiểm soát số lượng và cắt dài tự động.

Nhập dữ liệu sản xuất ((Sản xuất lô,pcs,Dài,v.v.) Trên màn hình cảm ứng.
Nó có thể hoàn thành sản xuất tự động.
Kết hợp với: PLC, Inverter, Touch Screen, Encoder, vv
