Thông tin chi tiết sản phẩm:
|
| Điện áp: | 380V/50hz/3 pha | trạm lăn: | 10-12 |
|---|---|---|---|
| Chất liệu con lăn: | GCr12mov | Cách thức: | Máy hình thành cuộn chéo T |
| loại cắt: | cắt trụ thủy lực | Hệ thống điều khiển: | PLC |
| Chức năng: | Máy ống hình bầu dục | Kích thước: | tùy chỉnh |
| điện chính: | 7,5 kw cho mỗi bộ phận | độ dày nguyên liệu: | 1.5-3 mm |
| Uncoiler: | 2 tấn | số trạm lăn: | 14 trạm |
| Kích thước máy: | 5800*620*1200mm | PLC: | Kiểm soát |
| Làm nổi bật: | Máy tạo cuộn c kênh ma thuật,Máy tạo cuộn kênh u c,Máy tạo cuộn kênh Magic u |
||
Magic Version Light Frame Villa Rolling Machine sử dụng C Channel và U Channel
Magic phiên bản khung ánh sáng biệt thự cuộn máy sử dụng kênh C và kênh U như sự kết hợp được thiết kế để làm cho các 6 lớp xây dựng bởi một máy. Độ dày vật liệu có thể từ 0,8 đến 2.Hệ thống điều khiển PLC là nguồn mở, nó có thể chấp nhận tất cả các chương trình phần mềm thiết kế.Trong phần tiếp theoTôi sẽ lấy hình vẽ làm ví dụ để cho thấy chi tiết hơn về máy và giải thích cách nó hoạt động.
Dưới đây là một số hình ảnh hồ sơ:
Magic Version Light Frame Villa Rolling Machine sử dụng C Channel và U Channel

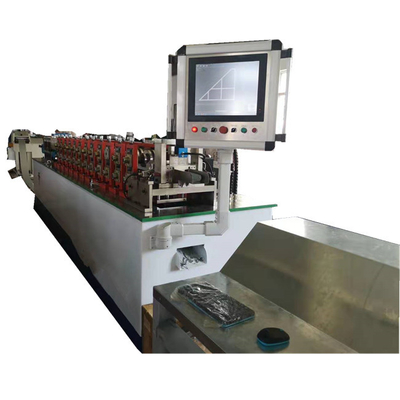

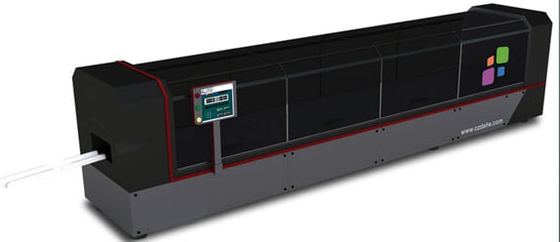

Đây là phiên bản Magic khung ánh sáng biệt thự cuộn máy hình ảnh cho tham khảo của bạn:
| PLC | Điều khiển PLC | |
| Hộp phân phối thay đổi | 1 (được lắp đặt ở giữa giá đỡ) | |
| Bộ điều khiển bên ngoài | 1 (có thể tạo thuận lợi cho việc tiến bộ và rút lui trong quá trình sản xuất và quá trình gỡ lỗi) | |
| Nguồn gốc phụ kiện chính | PLC (Panasonic, Nhật Bản), rơle (Schneider, Pháp), công tắc gần (Ortonix, Hàn Quốc) | |
| Máy in | Một mảnh phun mực (một vòi phun, cố định bên đùi cao phun) | |
| hệ thống điện | Động cơ servo 22KW + máy giảm bánh răng cong cong | |
| Máy thủy lực Mian | Năng lượng trạm thủy lực 11KW + làm mát bằng không khí | |
| Công suất bể nhiên liệu 200 lít | ||
| Trạm thủy lực nhỏ | Năng lượng trạm thủy lực 3.75kw + thùng tản nhiệt; dung lượng bể nhiên liệu 30 lít (đánh dấu khuôn sườn) | |
| Nguồn gốc của các bộ phận chính | Nghiên cứu và phát triển dầu van điện tử | |
| Trọng lượng hỗ trợ: 5 tấn | ||
| Sự mở rộng | Đường sắt tay | |
| Trung tâm của bốn liên kết được hỗ trợ bên ngoài | ||
| Động cơ | Động cơ lái, tự động xả | |
| Giữ chiều dài 12 mét, nó có hai phần, một là cho 6 mét và một là cho 3 mét | ||
| Metahod | Cơ thể khung được hàn bằng thép góc và thép góc, và bề mặt được tải bằng cuộn. | |
| Vòng xoắn | Vật liệu: Gcr12 | |
| Công nghệ chế biến: sau khi CNC gia công, xử lý nhiệt đến HRC58-60, và sau đó là xe tốt | ||
| Chân | Vật liệu: 40Cr | |
| Công nghệ chế biến: sau CNC gia công, xử lý dập và làm nóng HRC28-32, và sau đó mịn mịn | ||
| Trọng lượng | Trọng lượng của toàn bộ máy là khoảng 9 tấn. | |
Dưới đây là một số hình ảnh cho thấy các sản phẩm hoàn thành của Magic phiên bản khung ánh sáng villa máy cuộn:
Thiết kế loại này của Magic phiên bản khung ánh sáng villa máy cuộn ở một mức độ nào đó, nó có thể tiết kiệm mất chi phí trong đầu tư. Nó dễ dàng để lắp đặt và phổ biến hơn.Vui lòng kiểm tra các thiết kế khác của chúng tôi trên trang web của chúng tôiNếu bạn có bất kỳ vấn đề nào, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào.
