Thông tin chi tiết sản phẩm:
|
| Length: | 6.5m | Roll Forming Speed: | 15-20m/min |
|---|---|---|---|
| Speed: | 10-15m/min | Roller Width: | 400mm |
| Drive Type: | Chain Drive | Power Supply: | 380V, 50Hz, 3Phase |
| Forming Station: | 17 | Main Motor: | 12.1KW |
| Material: | Galvanized Steel | Forming Speed: | 30m/min |
| Feeding Width: | 1250mm, 1250mm | Appliance: | PLC, Touch screen, Inverter, Encorder |
| Roll Material: | high grade 45# steel | Machine Size: | 8.5m*1.5m*1.2m |
| Power: | 5.5+5.5KW | ||
| Làm nổi bật: | Máy làm tấm sàn gạch nhựa,Máy làm tấm mái hai lớp,Máy sản xuất tấm mái nhà dây chuyền |
||

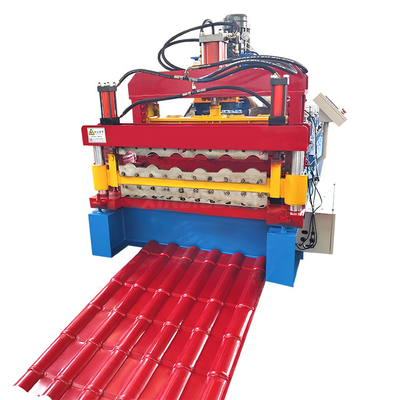

Máy chế tạo tấm sàn gạch galvanized lớp hai chất lượng cao mới
Máy tạo cuộn lớp hai có các loại khác nhau được sử dụng cùng với tấm lợp và tấm IBR, hoặc tấm gạch thủy tinh.Các tấm gạch mái nhà được sử dụng rộng rãi trong nhiều loại nhà máy công nghiệp, các tòa nhà dân sự, và bảng mái nhà cho sản phẩm phụ tùng đính kèm Nó có lợi thế của ngoại hình đẹp, sử dụng bền và như vậy.
Máy hình thành cuộn lớp hai tự động của chúng tôi bao gồm decoiler, thiết bị cho ăn và làm bằng, trước cắt, hệ thống hình thành cuộn, cắt đứt bài thủy lực, bàn chạy ra,trạm thủy lực và PLC (hệ thống điều khiển).
Dòng sản xuất dài, hình dạng hồ sơ tốt trên sản phẩm cuối cùng; Tiết kiệm thời gian và tiết kiệm lao động, cải thiện hiệu quả sản xuất và phù hợp với sản xuất hiện tại.Máy này là dễ dàng để vận hành và chạy ổn định với độ chính xác tốt.
Ở đây.là mộthồ sơ để tham khảo:
Dòng chảy làm việc

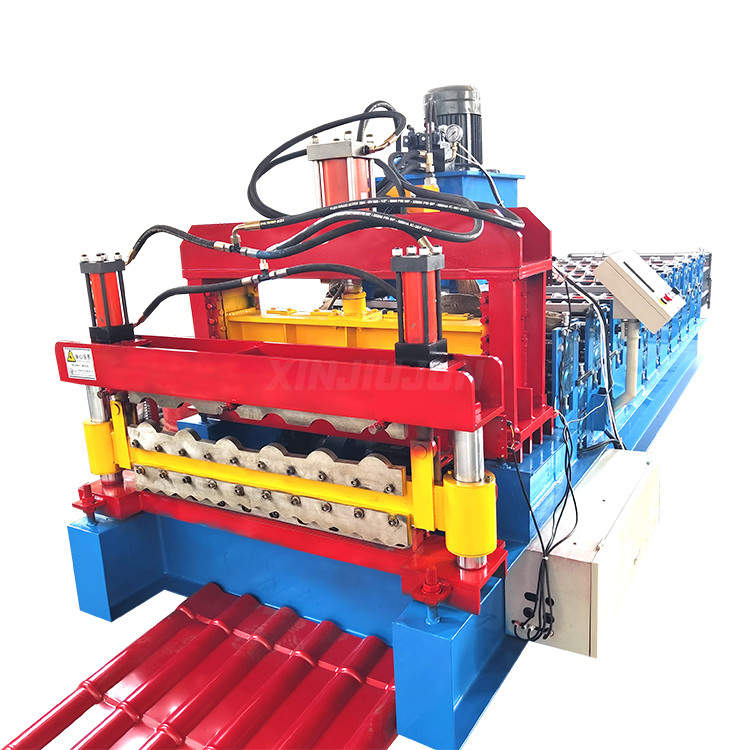

Máy chế tạo tấm sàn gạch galvanized lớp hai chất lượng cao mới
Thông số kỹ thuật
| Điểm | Thông số kỹ thuật |
| Vật liệu thô | PPGI,PPGL, tấm nhôm hoặc theo yêu cầu của khách hàng |
| Độ dày vật liệu | 0.15-0.8mm hoặc theo yêu cầu của khách hàng |
| Máy cắt dây | Manual decoiler miễn phí, chúng tôi cũng có Hydraulic decoiler thay thế |
| Trạm cuộn | 12-18 hàng ((tùy theo bản vẽ của khách hàng) |
| Chiều kính của trục | 70mm,75mm,80mm trục rắn |
| Vật liệu của cuộn | 45 # thép, với xử lý crôm, làm cho bề mặt mịn hơn, cải thiện độ cứng và ngăn ngừa mài mòn, chống ăn mòn. thời gian sử dụng dài |
| Khung máy | Thép 350# H |
| Chuyển tiếp | Chuỗi đôi |
| Kích thước ((L*W*H) | 6x1,5x1,4m |
| Trọng lượng | Khoảng 7,5 T. |
| Vật liệu cắt | Cr12 với xử lý tắt |
| Năng lượng chính | 5.5KW |
| Điện áp | 380V 50Hz 3Phase hoặc theo yêu cầu của khách hàng |
| Tốc độ hình thành | 15-50m/min |
Các thành phần chính:
1. Hydraulic decoiler với xe coiler
Tính năng: Mandrel và tầng hầm là hai thành phần của decoiler, mandrel bị co lại mở rộng bằng thiết bị cơ học bằng tay, sau khi cố định cuộn dây vào mandrel,sau đó đặt lại cuộn dây với mandrel cùng với tầng hầm.
Sức mạnh: Không có;
Sức mạnh mở và đóng các phân đoạn: Cơ khí;
Sức quay của phân đoạn: Kéo bằng hệ thống hình thành;
Số phần: 4pcs;
Phạm vi mở rộng phân đoạn: 460 ~ 520mm;
Độ cao của trung tâm của ngón tay: 0,65m;
Tốc độ cho ăn: phụ thuộc vào tốc độ của máy tạo cuộn;
2Thiết bị dẫn đường tấm
Đặc điểm: Đảm bảo thức ăn nguyên liệu mượt mà và chính xác.
Các thành phần: nền tảng tấm thép, hai cuộn quạt, khối dừng vị trí.
Các cuộn được hướng dẫn trong vị trí chính xác và đi đến các thiết bị hình thành cuộn
3- Xây dựng cuộn M/C:
Khung chính của máy được hàn riêng biệt và tường bên ngoài được kết nối bằng vít sau khi bị thổi trên bề mặt.
Vật liệu cuộn là thép rèn cao cấp số 45, với hành trình được điều khiển kỹ thuật số.
Các trục của cuộn được làm bằng máy nghiền hai lần để đảm bảo độ chính xác của sản phẩm cuối cùng.
Các cuộn được bọc bằng crôm cứng với độ dày 0,05mm trên bề mặt sau khi được gia công bằng công cụ máy chính xác.
4. Hydraulic Post cắt
Chức năng: hành động cắt được điều khiển bởi PLC. Máy chính tự động dừng lại và cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
Nguồn cung cấp điện: trạm thủy lực;
Khung: khung thép hàn;
Chuyển mạch: chuyển mạch quang điện không tiếp xúc;
Cắt sau khi hình thành: cắt tấm sau khi hình thành cuộn đến chiều dài yêu cầu;
Đo chiều dài: đo chiều dài tự động
5. Trạm thủy lực:
Nó được điều khiển bởi máy bơm dầu bánh răng. Sau khi đổ dầu thủy lực vào bể dầu thủy lực, máy bơm đẩy máy cắt để bắt đầu công việc cắt.
Thiết bị phù hợp: Hệ thống bao gồm một bộ bể thủy lực, một bộ máy bơm dầu thủy lực, hai ống thủy lực và hai bộ van điện từ.
Sử dụng các thành phần hệ thống thủy lực thương hiệu hàng đầu để đảm bảo sự ổn định và tuổi thọ, tránh rò rỉ.
Cung cấp năng lượng ban đầu cho cuter thông qua một bể dầu đóng. Nó tắt mà không cắt, có thể tiết kiệm năng lượng.
