Thông tin chi tiết sản phẩm:
|
| Product Effective Width: | 1000mm | Receuving Table: | manual one or stacker one |
|---|---|---|---|
| Mode: | Step tile machine | Shaft Diameter: | 60mm |
| Control System: | PLC | Transmission Way: | One side is by 1 inch double chain |
| Stacker: | Manual one or hydraulic one | Work Power: | 7.5kw |
| Cutting Tolerance: | ±1mm | Coil Width: | 914-1450 mm |
| Shaft: | 80mm | Life Time: | 12 years |
| Middle Plate Thickness: | 20mm | Rolling Spacer: | Anti rusty treatment |
| Speed: | 7 to 12 meter per minute | ||
| Làm nổi bật: | Máy cuộn lớp phủ thép,Máy cuộn tự động có thể điều chỉnh kích thước |
||
Tự động Kích thướcAcó thể điều chỉnhSTeelLiningLăn Mnhức nhức
Chức năng của lớp lót thép là gì?
1Cánh cửa và cửa sổ trong tòa nhà phải chịu được những ảnh hưởng của môi trường, chủ yếu là áp lực gió và mưa và tuyết xâm nhập, cũng như lực chuyển đổi và trọng lực trong khi sử dụng.
2. Lực gió là nguyên nhân chính gây ra sự uốn cong và biến dạng của các thành phần cửa sổ và cửa sổ (như thanh ngang, vòm và khung cửa sổ), cũng như khung và khung.Sự an toàn của cửa và cửa sổ chủ yếu phụ thuộc vào khả năng chống lại sức mạnh của gió, thường được đo bằng giá trị áp suất khí mà chúng chịu trên mỗi đơn vị diện tích.
3Các đặc tính cơ học của nhựa PVC cứng thấp hơn nhiều so với thép, nhôm và gỗ, đặc biệt là độ bền uốn cong của nhựa PVC cứng chỉ là 1/4 của gỗ.1/28 của nhômVới cùng hình dạng và kích thước cắt ngang như hồ sơ nhôm và thép, hiệu suất uốn cong của hồ sơ nhựa PVC cứng tồi tệ hơn nhiều.
4Để bù đắp cho bất lợi này,kích thước cắt ngang của các hồ sơ PVC cứng được sử dụng để chế tạo cửa sổ được thiết kế lớn hơn các hồ sơ cửa sổ bằng thép và nhôm.
5Đồng thời, các tính chất cơ học của hình dạng cắt ngang của nó nên hợp lý nhất có thể để đáp ứng các điều kiện căng thẳng của cửa sổ và cửa sổ.
6Các phương pháp trên không thể đáp ứng đầy đủ các yêu cầu về hiệu suất cơ học của cửa sổ và cửa sổ.
7Một biện pháp quan trọng khác là thêm thép tăng cường thép, còn được gọi là lớp lót thép, vào khoang của hồ sơ nhựa PVC khi một hồ sơ duy nhất của cửa sổ và cửa sổ vượt quá một chiều dài nhất định.

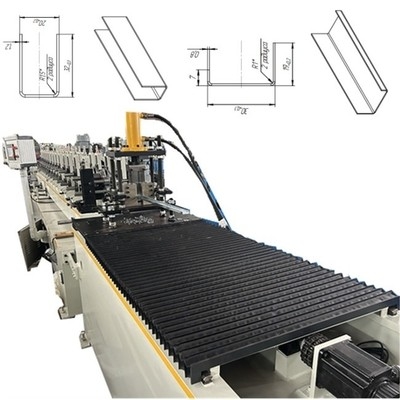

Dưới đây là một số kim loại U kênh thép lót kích thước hồ sơ và hồ sơ vẽ cho tham khảo của bạn:
| Mô tả |
|
Máy lót thép có thể điều chỉnh kích thước Với máy tháo cuộn bằng tay 3 tấn Với 5 bộ dao cắt |
Hình dạng và kích thước bản vẽ của khách hàng:Độ dày vật liệu từ 0,8 đến 2,0 mm

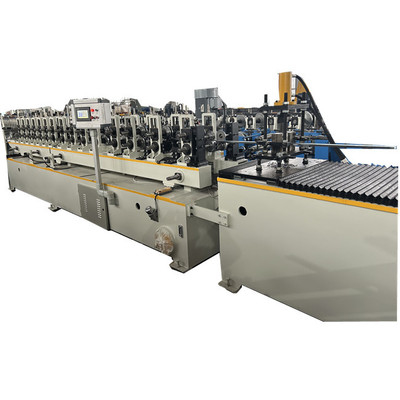

Dòng chảy làm việc
Tự động Kích thướcAcó thể điều chỉnhSTeelLiningLăn Mnhức nhức
| Các bộ phận máy | |
| Tên máy | QTY (set) |
| Máy tháo cuộn bằng tay 3 tấn | 1 |
| Máy tạo cuộn chính với một động cơ servo 7.5kw, một công suất truyền tải 11kw | 1 |
| Bàn tiếp nhận điều chỉnh | 1 |
| Trạm thủy lực với bể năng lượng với hệ thống làm mát | 1 |
| Hệ thống điều khiển PLC | 1 |
Các thông số máy
5 T Double Head Hydraulic Decoiler
3 tấn tay decoiler, chúng tôi sẽ cung cấp như mặc định
Nhưng nếu anh thích cái đầu hai, chúng tôi cũng có thể làm cho anh.
Máy mở cuộn thủy lực hai đầutùy chọn
Cấu trúc: hình dạng hai trạm, được trang bị vòng bi xoay có thể xoay 180 độ, mở rộng và co lại kiểu trượt thủy lực (chuyển hướng mở rộng theo cách tùy chọn), phanh đĩa khí.Ưu điểm: một công việc và một sẵn sàng cho tốc độ cho ăn, dễ vận hành
Loại cấu trúc: một bên thủy lực mở rộng chặt chẽ, đảm bảo cấp nước xoắn ốc thép thay thế.
1) Độ rộng dải thép: 39.88-300mm
2) Độ dày: 0,4 đến 1,5 mm
3) Thép cuộn. :Φ900-Φ1800mm
4) ID cuộn dây thép :Φ500-Φ520mm
5) Trọng lượng cuộn thép: Max.5 Ton
Phần cho ăn
Vật liệu cuộn áp suất:Thép không gỉ
Điều chỉnh chiều rộng cấp:Hướng dẫn

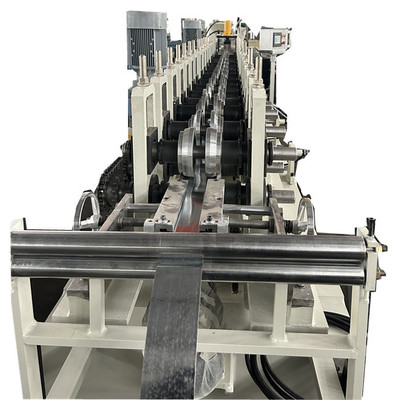

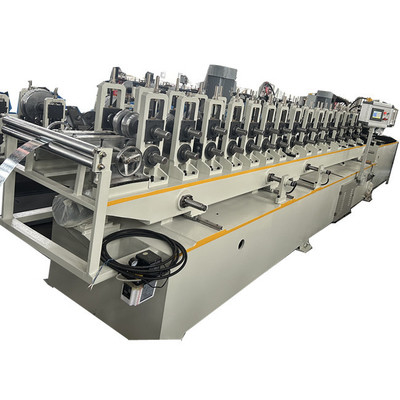

Máy tạo cuộn chính
| Máy tạo cuộn chính | |
| Điện áp | 380V, 50Hz, 3Phase (theo yêu cầu của khách hàng) |
| Loại khung | Khung vòm tưởng niệm dày 30mm |
| Chế độ lái xe | Chuỗi như truyền tải |
| Vật liệu của cuộn | GCr12mov |
| Vật liệu của trục | Thép 45# với thép cứng |
| Chiều kính của trục | Φ70mm |
| Số lượng cuộn | Trước 4 trạm và sau 16 trạm |
| Năng lượng chính | 7.5kw+11kw |
| Vật liệu thô của cuộn dây thép | Bảng thép galvanized |
| Độ dày vật liệu | 2 mm |
| Tốc độ hình thành | 25 m/phút mà không cần lỗ đục |

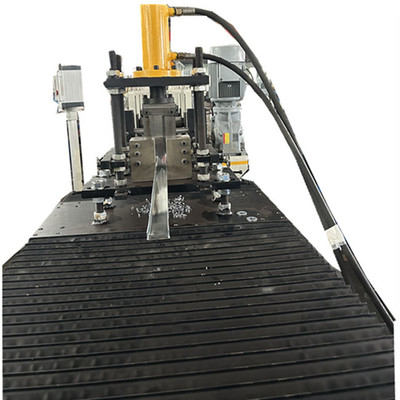

Cơ chế cắt tóc
| Vật liệu của lưỡi dao | GCr12 bị tắt |
| Nguồn cung cấp điện | Năng lượng thủy lực |
| Lưu ý: một kích thước một dao cắt. | |
Bàn tiếp nhận
| Số lượng bảng | 1 bộ |
| Chiều dài bàn | 3 m mỗi bộ |
Trạm thủy lực
| Sức mạnh động cơ thủy lực |
7.5kw x2 để đâm với bể năng lượng Động cơ đôi |
| Dầu thủy lực | 46# dầu thủy lực |
Hệ thống điều khiển điện
Chỉ cần nhập kích thước và sau đó nó sẽ thay đổi
| Ngôn ngữ | Trung Quốc và tiếng Anh hoặc tùy chỉnh |
| Điện áp | 415V 50Hz 3 giai đoạn (theo yêu cầu của khách hàng) |
| Đo chiều dài | Điều khiển tự động bởi PLC |
| Đánh giá lượng | Điều khiển tự động bởi PLC |
| Sự dung nạp về chiều dài | 3m±1,5mm |
| Bảng điều khiển | Màn hình cảm ứng và nút cùng nhau |
| Thương hiệu của PLC | Delta (Đài Loan) |
