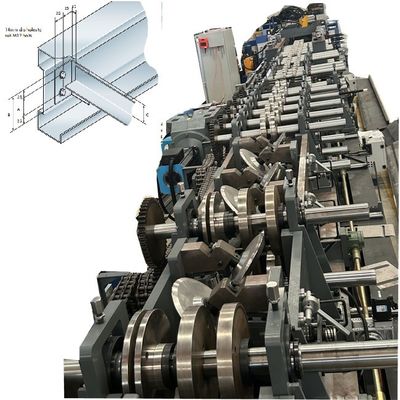

Máy Sigma Purlins

Sigma Purlins Machine được thiết kế để làm cho sigma purline trong lô hoàn toàn tự động.Hệ thống Sigma Purlin đã được phát triển trong nhiều nămHệ thống này được thiết kế chủ yếu để sử dụng trên mái nhà, như một sự hỗ trợ tấm phụ.

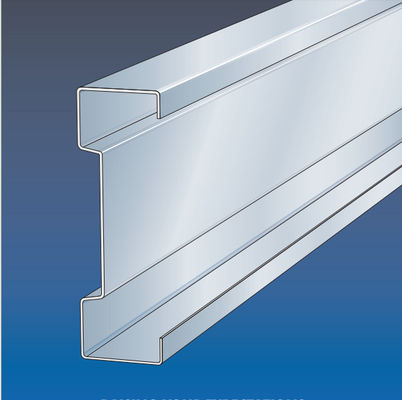

Các phần cắt Sigma được sản xuất bằng cách cuộn lạnh hình thành thép kẽm nóng trước, lớp S450, có độ căng suất tối thiểu là 450N/mm2.Ở đây chúng tôi đã phát triển một máy cuộn hình thành để làm cho hồ sơ như vậy với nhiều đâm.

Phạm vi trên không thể được thực hiện bởi một phạm vi, như phạm vi độ dày quá lớn, Thông thường độ dày 1,5 đến 4,0mm, hoặc 3,5mm sẽ tốt hơn.

Máy Sigma Purlins

Thông tin cơ bản: NLT-400 Máy Sigma Purlins

Tên thiết bị: Thiết bị hình thành cuộn NLT-400 đầu vào máy tính chuyển đổi số + chuyển đổi nút điện

Mô hình thiết bị: NLT-400

Phiên bản thông minh servo motor: toàn bộ năng lượngĐộng cơ 68KW

Sđi tiểu:30 mét/phút, tốc độ tổng thể từ 12 mét/phút đến 15 mét/phút (tùy thuộc vào số lỗ khoan);

1. C chiều rộng (80 ~ 350 mm), Z chiều rộng (120 ~ 350 mm) có thể được tự do biến đổi;

2. Biên nhỏ (8-20mm) và biên nhỏ ≤ 0,8 * (độ cao eo -20);

3. chiều cao eo (30-100) mm và chiều cao eo ≤ 0,95 * (chiều rộng dưới - cạnh nhỏ -30);

4. Độ dày tấm điều chỉnh t (1,0 ~ 3,5) mm;

Độ chính xác chiều dài và vị trí lỗ ± 1mm

Pháo → Nạp vật liệu vào máy →Lớp hóa→đâm và Chế độ cắt trước→hình thành cuộn→Sản phẩm nhận bảng

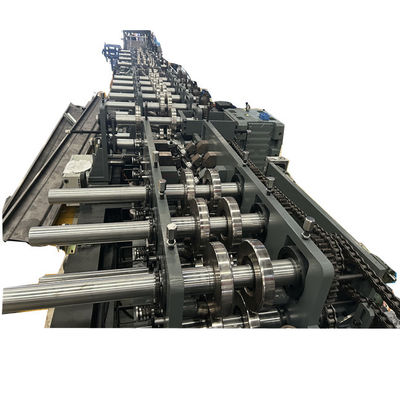

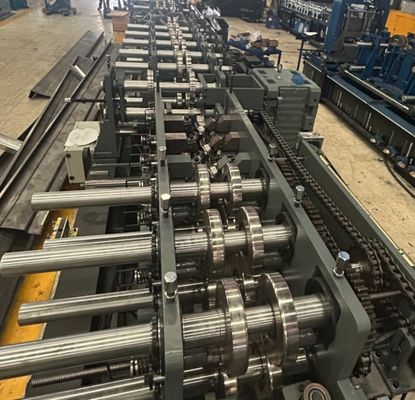

Các nhà ga roller đầu tiên 8 là cho Sigma xương sườn chiều rộng điều chỉnh theo sự thay đổi chiều rộng dưới cùng.

Chiều kính trục:Φ90 mm chất rắn

Chuỗi hai hàng cho truyền động + hỗ trợ cuối trục

Vật liệu của trục:

40 Cr Xử lý CNC HRC28-32, xoắn hoàn thiện và điện mỏng

Tốc độ hình thành:tối đa15m/min

Điện áp: 380V/60HZ/3P (theo yêu cầu)

Đường truyền:

Chuỗi đôi + hỗ trợ cuối trục

Đổi kích thước:Tự độngbằng PLC

C và Z thay đổi: Theo hướng dẫn

Vật liệu cuộn: Cr12, lỗ bên trong được chế biến chính xác sau khi xử lý nhiệt chân không

Công nghệ chế biến: CNC gia công sau đó xử lý nhiệt đến HRC58-60, gia công chính xác

Vật liệu trục: 40Cr (thánh kính 90/thánh kính 75)

Công nghệ chế biến: xử lý dập và làm nóng HRC28-32 sau khi chế biến CNC và sau đó xoắn mịn và điện áp.

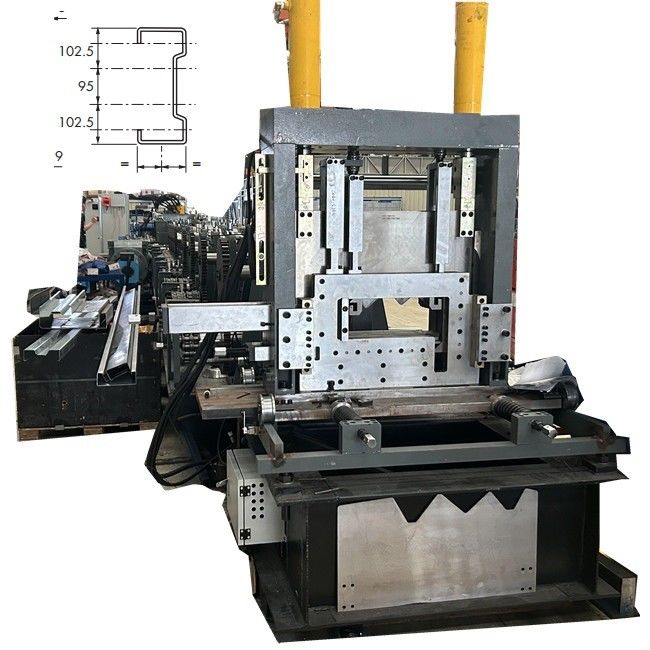

Về phần cắt của Sigma Purline Machine:

Chúng tôi đã thực hiện các phép đo chiều rộng kích thước rõ ràng đánh dấu cho dễ dàng để điều chỉnh.

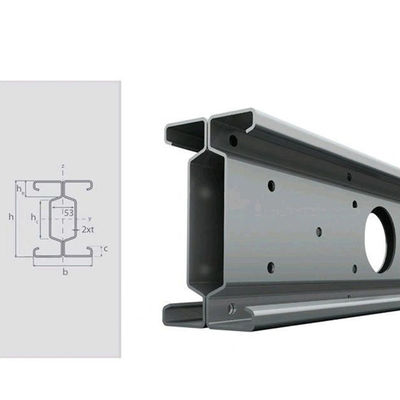

Áp dụng Sigma Purline:

Nếu bạn muốn biết thêm về máy này, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào.
