Máy tạo hình cuộn tấm tường lớn cách ly nhôm PIR

     Tấm ốp tường Great Wall cách nhiệt PIR hợp kim nhômMáy tạo hình cán

Nhômmộthợp kim PIRitấm ốp tường Great Wall cách nhiệt là một loạitấm ốp sandwich bên ngoài cho giải pháp nhanh nhất và giá thấp nhất của chúng tôi để bao bọc tường ngoài cho các tòa nhà công nghiệp, chuồng trại và kho, cũng như bao bọc các bức tường của các tòa nhà, văn phòng hoặc nhà ở, v.v. Tính năng chính của nó là tính thẩm mỹ ngoạn mục, vì vít được sử dụng để cố định hoàn toàn không nhìn thấy được.

Nó có các tính năng sau:

Nó là cđược chế tạo với lớp ngoài bằng hợp kim nhôm bền và lõi PU/PIR hiệu suất cao, các tấm này mang lại khả năng cách nhiệt vượt trội. Thiết kế đường thẳng đặc biệt của chúng, lấy cảm hứng từ Vạn Lý Trường Thành mang tính biểu tượng, cung cấp một giải pháp trực quan nổi bật và mạnh mẽ cho các dự án đòi hỏi cả vẻ ngoài thẩm mỹ vượt trội và tính toàn vẹn về cấu trúc.

Các tấm ốp tường great wall bằng nhôm rất lý tưởng cho mái nhà và tường trong các gian hàng ngoài trời, mặt trời phòng và mái hiên, cung cấp khả năng cách nhiệt, chống thấm nước và chống nắng hiệu quả. Hãy xem bản vẽ sau:

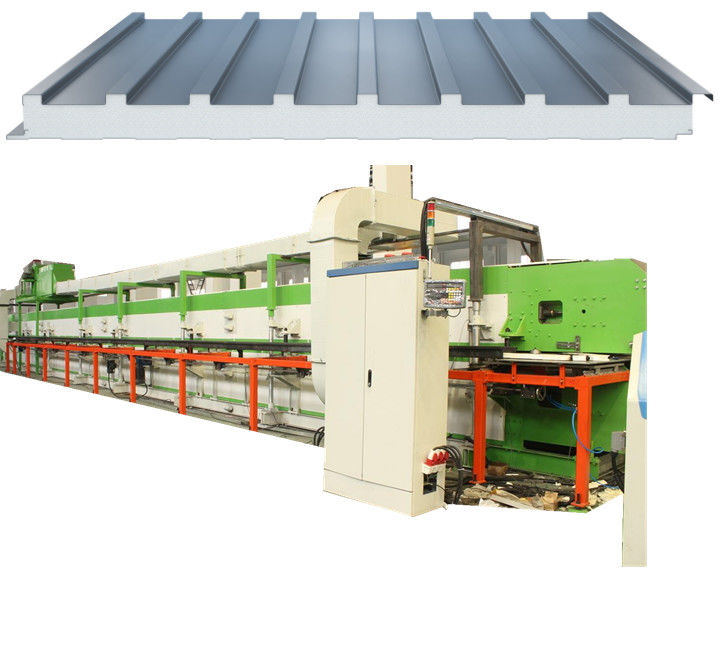

Tấm ốp tường Great Wall cách nhiệt PIR hợp kim nhôm Máy tạo hình cán:

Dây chuyền sản xuất bao gồm các yếu tố sau:

I. MÁY TẠO HÌNH CHÍNH

Máy xả cuộn thủy lực 5 tấn với 2 bộ xe đẩy

Máy tạo hình tấm Great Wall 1250 (Tấm trên/dưới) 2 bộ

II. Thiết bị gia nhiệt

Hệ thống bảo vệ gia nhiệt bằng khí nóng 1 bộ

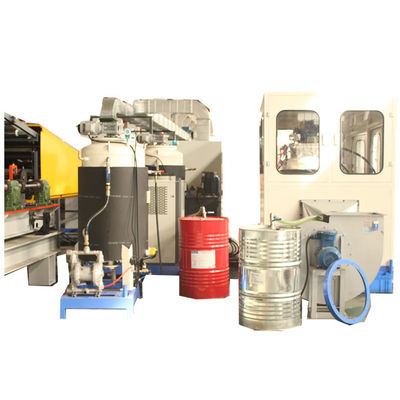

III. Máy tạo bọt áp suất cao

Máy tạo bọt áp suất cao hai thành phần 1 bộ

Thiết bị quét dịch 1 bộ

IV. Máy cán hai đường ray

Máy cán tấm xích thép 24M 1 bộ

Thiết bị nâng vít 1 bộ

Thiết bị khối bên (một độ dày) 1 bộ

V. Máy cắt cưa vòng

Máy cắt theo dõi cưa vòng 1 bộ

1 bộ băng tải nhanh

1 bộ hệ thống điều khiển điện tử

Các thông số kỹ thuật chính của Tấm ốp tường Great Wall cách nhiệt PIR hợp kim nhôm Máy tạo hình cán

Thông số kỹ thuật bảng sản xuất: Chiều rộng 1250

Độ dày 30mm

Tùy chỉnhize chiều dài

Vật liệu tấm: Tấm thép màu

Vật liệu lõi: polyurethane cứng

Mật độ: 40~60kg/m3

Tốc độ dây chuyền sản xuất: 6~8m/phút (điều chỉnh tốc độ tần số biến đổi 0~50Hz)

Chiều dài băng tải cán hai đường ray: 24m (chiều dài hiệu quả 24m)

Nhiệt độ tối đa tuần hoàn khí nóng: 60 ℃

Kích thước của dây chuyền sản xuất (dài x rộng x cao): khoảng 90m (L) x 6m (W) x 6m (H)

Tổng công suất: khoảng 160kw

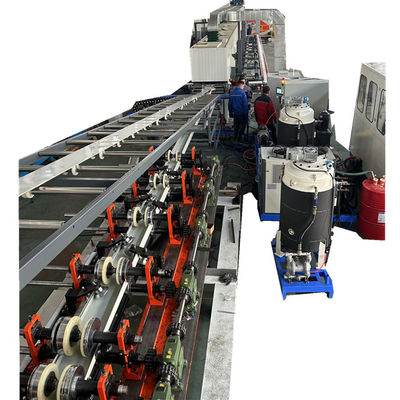

◆ Máy tạo hình tấm:

Bộ phận đúc bao gồm hai máy đúc, cụ thể là tấm trước và tấm sau. Khách hàng cũng có thể tùy chỉnh nhiều bộ phận đúc để đáp ứng nhu cầu sản xuất.

Thông số kỹ thuật cuộn nhôm: chiều rộng 1250mm, độ dày 0,3-0,5mm

Quá trình đúc: 30 quy trình

Đường kính trục con lăn: ø 80

Tốc độ tạo hình tối đa: 10m/phút

Công suất: 7,5kw A.C

Điều chỉnh tốc độ vô cấp tần số biến đổi

Thiết bị gia nhiệt trước

Để đáp ứng các yêu cầu về quy trình, bảng cần được làm nóng trước khi phun chất lỏng. Nói chung, nhiệt độ gia nhiệt trước của bề mặt bảng là 25-35 ° C, có liên quan đến các thông số quy trình như tỷ lệ nguyên liệu thô lỏng và tốc độ tạo bọt. Nó được xác định bởi các yêu cầu cuối ướt. Gia nhiệt trước có thể được thiết lập bằng cách làm nóng bề mặt của tấm thép thông qua ống gia nhiệt,

Gia nhiệt trước đặt một số ống gia nhiệt điện nhất định, có thể được nhóm và điều khiển riêng

Nhiệt độ: 50 độ (có thể điều chỉnh)

Kiểm soát nhiệt độ: tự điều khiển hiển thị kỹ thuật số

Nhiệt độ tấm thép: Nói chung, nhiệt độ gia nhiệt trước của bề mặt tấm là 25-35 ° C, (được xác định bởi các yêu cầu cuối ướt)

Công suất gia nhiệt: 32kw

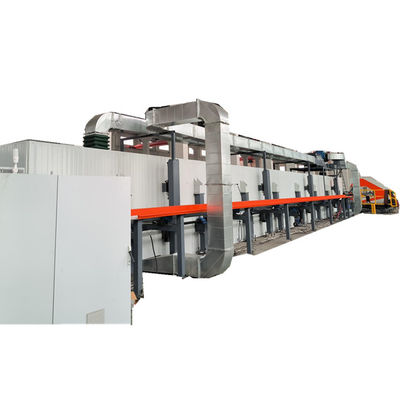

Băng tải cán hai đường ray

Một băng tải bánh xích trên và một băng tải bánh xích dưới.

Chiều dài đường ray: 24m

Chiều dài đường ray: 24m

Chiều rộng tạo bọt có thể điều chỉnh: 900mm

Chiều dài tấm xích đường ray: 1200mm

Chiều rộng tấm xích đường ray: 220mm

Vật liệu tấm xích đường ray: 16MN

Độ dày tấm xích đường ray: tổng độ dày 60mm

Chiều cao mở đường ray trên: 200mm

Chiều cao mặt làm việc của đường ray dưới: 1200mm

Vật liệu đường ray dẫn hướng: GCr15, độ cứng bề mặt HRC58-62 °

Tốc độ có thể điều chỉnh: 3-10m/phút

Áp suất chịu lực: 0,6bar/cm2

Công suất băng tải: 5,5kw × 2, điều chỉnh tốc độ vô cấp tần số biến đổi

Nâng xoắn ốc: 24 miếng

Đường kính vít Φ 70mm

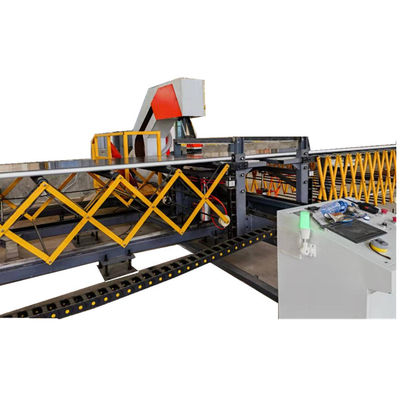

Tự động theo dõivà cắtmáy

Máy này bao gồm một đế, một cơ chế di chuyển dọc, một máy cắt và một máy hút bụi. Khung di chuyển dọc được lắp đặt trên thanh ray dẫn hướng tuyến tính của đế máy và được đồng bộ hóa với chuyển động dọc của máy cán thông qua động cơ, bộ giảm tốc và truyền động vít, và nhanh chóng trở về vị trí ban đầu sau khi hoàn thành việc cắt kim loại tấm.

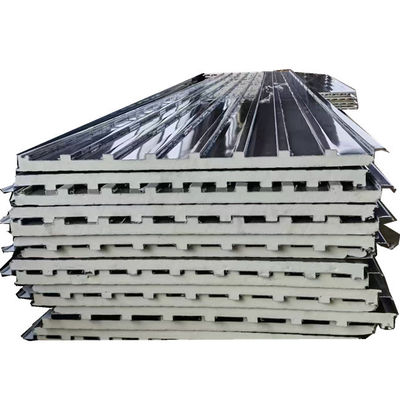

Bây giờ chúng ta hãy kiểm tra thành phẩm và hiệu ứng chồng lên nhau:

Nếu bạn cần biết thêm thông tin, vui lòng liên hệ với chúng tôi bất cứ lúc nào.
