Thông tin chi tiết sản phẩm:
|
| Usage: | Shelf back panel machine | Control method: | PLC |
|---|---|---|---|
| Productivity: | 8 to 10 minutes | Sheet Cutting Length: | Adjustable |
| Machine Basic Frame: | 500# H steel welded | Shaft Diameter: | 80mm |
| Automatic: | Fully automatic | Forming Stations: | 22 |
| Electricity: | customize | Product_After-Sales Service: | Engineers available to service machinery overseas |
| Usage: | Roll Forming | Shaft: | 45# steel with tempering |

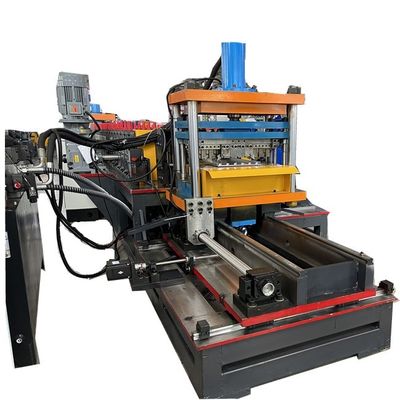

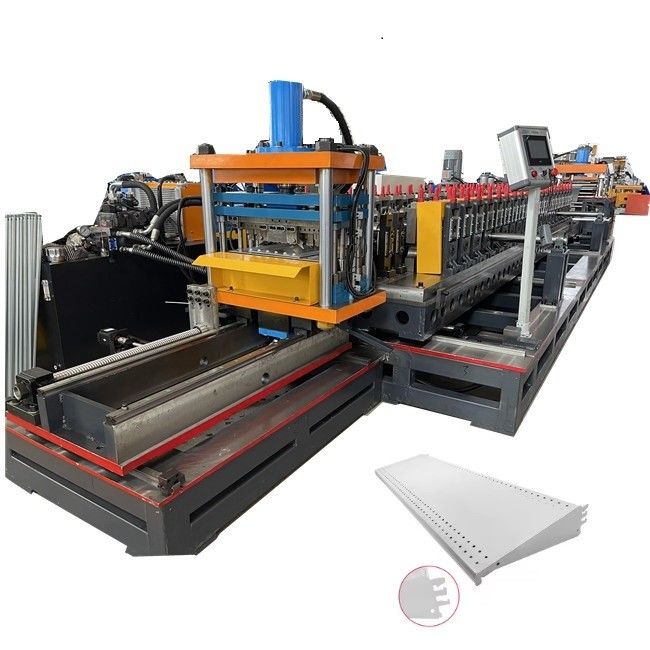

Máy chế tạo hồ sơ bảng xếp hạng siêu thị kim loại
Máy chế tạo hồ sơ bảng xếp hạng siêu thị kim loại được thiết kế để tạo bảng xếp hạng kệ kim loại bằng cách đâm, đánh bóng hoặc kiểu phẳng.Các kệ siêu thị tiêu chuẩn được phát triển và thiết kế đặc biệt cho các siêu thị tiêu chuẩn, với các đặc điểm lớn nhất là nhẹ và đẹp. họ không có các loại phụ kiện phức tạp như những người trong siêu thị lớn, và cũng đã được điều chỉnh trong phương pháp hiển thị,chú ý nhiều hơn đến hiệu ứng hiển thị và hiển thị nhân bản của sản phẩmCác khách hàng chính của nó là các siêu thị chuỗi trung bình địa phương.
Máy chế tạo hồ sơ bảng xếp hạng siêu thị kim loại:
Kim loại siêu thị kệ Back Panel Profile Làm máy dòng chảy làm việc:
Dòng chảy quy trình của dây chuyền sản xuất: 5T thắt dây đai dây chuyền thủy lực → 700 máy làm bằng → tổng cộng 3 trạm,bao gồm 1 trạm đục lỗ nhỏ ở bên trái và bên phải, một trạm khác để đâm và sắp xếp lỗ,và 1 trạm đục các vết đục và treo tai (5 bộ khuôn với chiều rộng hình thành khác nhau cần phải được thay thế bằng các khuôn tương ứng) → CNC 1.3kw servo feeding → 20 bộ (đánh lăn có thể điều chỉnh chiều rộng) → servo tracking hydraulic cutting and flanging (1 bộ khuôn kết hợp) → conveyor xả.
| Điểm | Thông số kỹ thuật | |
| Vật liệu | Vật liệu | Q235 |
| Thông số kỹ thuật máy | Độ dày | 0.5-0.6mm |
| Vòng xoắn bên trong | Độ kính bên trong 450 ~ 500mm, đường kính bên ngoài 1200mm | |
| Tốc độ làm việc | Tốc độ đường dây làm việc của thiết bị 8-10m/min | |
| Chiều dài gia công | theo yêu cầu | |
| Độ chính xác gia công | L<1000mm:±0,5mm | |
| Độ rộng hình thành | 99mm 199mm 299mm 399mm 499mm | |
| Phần hình thành | trên bản vẽ | |
| Sức mạnh | tổng công suất | ≤30KM |
CácKim loại siêu thị kệ Back Panel Profile làm máy bao gồm các yếu tố sau::
Đối với các decoiler, bạn có thể chọn một tay hoặc một thủy lực 5ton hoặc 10 tấn.
Đối với phần trước khi đâm, chiều rộng có thể điều chỉnh, ở đây chúng ta có thể thêm các loại rác khác nhau. và nếu bạn thích đâm lỗ, ở đây chúng ta có thể thêm một đâm nữa.

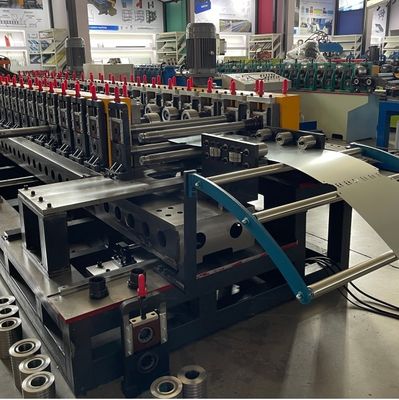

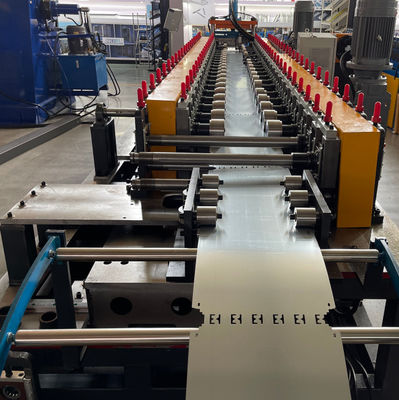

Đối với máy tạo hình cuộn chính, chúng tôi đã thiết kế với khung vòm kép với hộp số bên trong, để đảm bảo chuyển động trơn tru và điều khiển PLC để thay đổi kích thước.Và cũng được thiết kế với dấu điều chỉnhVới những thiết kế đó, chúng ta có thể đảm bảo máy hoạt động ổn định và chính xác.

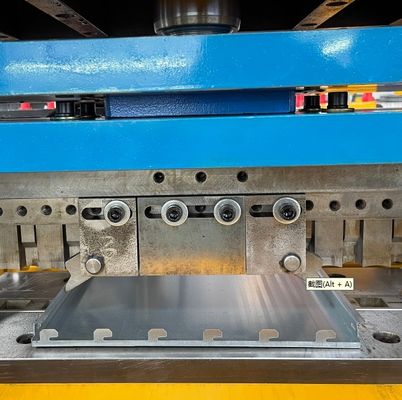

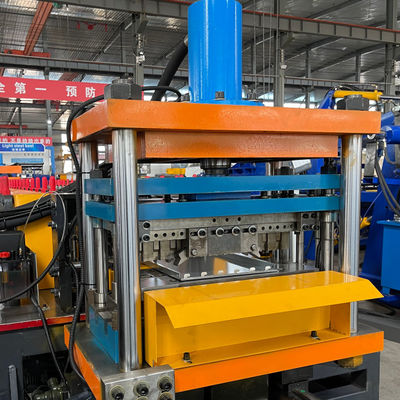

Về việc cắt và uốn cong, với các khuôn uốn cong có thể điều chỉnh, cảm biến chuyển đổi ánh sáng chính xác hơn.
Về hệ thống điều khiển PLC:
1. Tiếp nhận PLC Mitsubishi có thể lập trình; Tiếp nhận kiểm soát servo Huichuan, áp dụng điều chỉnh tốc độ chuyển đổi tần số sinus kiểm soát tự động tập trung, và sử dụng rơle Izumi Nhật Bản.
2Toàn bộ dây chuyền sản xuất áp dụng điều khiển tự động tập trung, với liên kết giữa máy đúc và máy ép thủy lực.
3. Chức năng báo động: Nó có các chức năng báo động như ngừng thiếu vật liệu, đếm, sản xuất đạt đến ngừng, dừng khẩn cấp, tắc nghẽn khuôn, giới hạn, vv
Kim loại siêu thị kệ Back Panel Profile Làm máy làm việc video cho tham khảo của bạn:
Người liên hệ: Amerilia cui
Tel: 008615127755788
