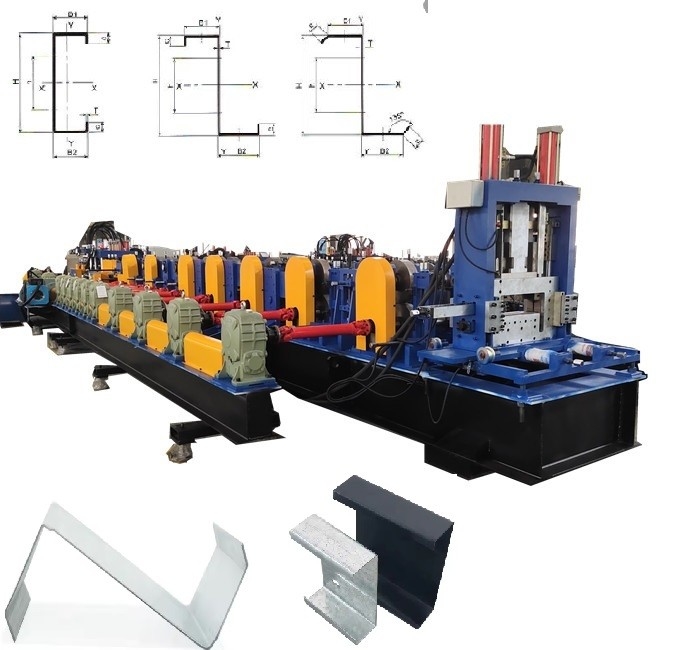

C Purline U Purline M Purline Z Purline Rolling Forming Machine

C purline, U purline, M purline Z purline, C & Z purline máy cán hình

Thép CZ có thể được sử dụng để xây dựng cấu trúc chính, và sau khi xử lý sâu, nó có thể đáp ứng tốt các yêu cầu thiết kế của cấu trúc tòa nhà, làm cho cấu trúc tòa nhà ổn định và đáng tin cậy hơn. Thép hình C chủ yếu được sử dụng trên một số vạch tường và dải gỗ sanđal trong các tòa nhà, có thể đạt được cấu trúc tòa nhà tương đối vững chắc.  Thép hình Z là một loại thép được hình thành lạnh phổ biến thường được sử dụng trong các cấu trúc thép lớn, đặc biệt là trong các tòa nhà như nhà máy, và có khả năng chống động đất. Bàn, nhà kính rau và đồ nội thất: Thép CZ cũng được sử dụng trong việc sản xuất các kệ, nhà kính rau và đồ nội thất.

Theo việc sử dụng và ứng dụng của purlines, thiết kế các loại sau đây C purline, U purline, M purline Z purline, C & Z purline máy hình thành cán;

1. Máy tạo cuộn ròng purline hạng nhẹ (ví dụ từ 1 đến 2,5 mm)

2. Máy chế biến cuộn rắn hạng nặng (nhiều độ dày từ 1,5 đến 3,5 hoặc 4,5mm)

3. máy hoàn toàn tự động CZ purline

4. C U Z M máy cắm

5. Máy hình thành cuộn dây bán tự động (Từ C đến Z bằng tay cầm hoặc bằng điều chỉnh PLC)

Hãy lấy các kích thước sau đây ví dụ để cho bạn thấy làm thế nào máy hoàn toàn tự động CZ purline được thiết kế: Hãy lấy những kích thước phổ biến cho tham khảo của bạn, tất cả những người có thể được thực hiện bởi một máy

Làm thế nào để chọn máy phù hợp theo nhu cầu của bạn?

1. Vui lòng chọn chế độ máy theo độ dày vật liệu, độ cứng. Ví dụ ở Mỹ chúng tôi sử dụng SG550 thép cứng đầy đủ và độ dày đến 4.5mm và sau đó chúng ta phải sử dụng hộp số loại loại nhiệm vụ nặngNếu chỉ có độ dày từ 1.0 đến 2.5mm, và chỉ thép mềm và sau đó chúng tôi có thể sử dụng máy CZ purline hạng nhẹ.

2. Chọn chế độ CZ purline, xem xét chiều rộng dưới cùng. Nếu chiều rộng dưới cùng đến 400mm hoặc lớn hơn, tốt hơn chúng tôi chọn khuôn hạng nặng.

3. Chọn chế độ CZ purline, theo mức độ tự động: Ví dụ nếu bạn muốn điều chỉnh phạm vi độ dày tự động, nếu bạn muốn thay đổi kích thước bằng PLC,nếu bạn muốn thay đổi hình dạng từ C đến Z và sau đó chúng tôi có thể chọn khuôn hoàn toàn tự động.

4Nếu bạn chọn khuôn CZ, xin vui lòng xem xét ngân sách của bạn.Nếu bạn cảm thấy rằng bạn có kỹ sư diễu hành và bạn có thể xử lý máy dễ dàng trong khi đó ngân sách của bạn là giới hạn và sau đó chúng ta có thể xem xét các loại kinh tế, sử dụng dây chuyền như truyền tải, điều chỉnh bằng tay.

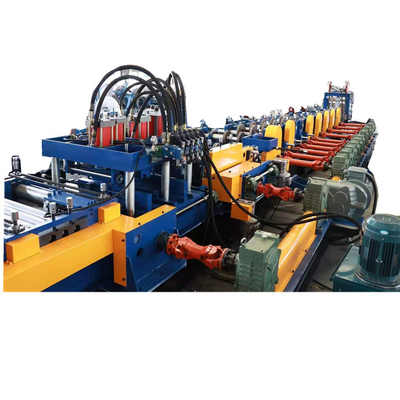

Trong phần sau, tôi sẽ giới thiệu loại tự động:

Ở phần làm bằng, cũng có động cơ servo, một khi chiều rộng cuộn đầu vào thay đổi, phần làm bằng sẽ tự động điều chỉnh.

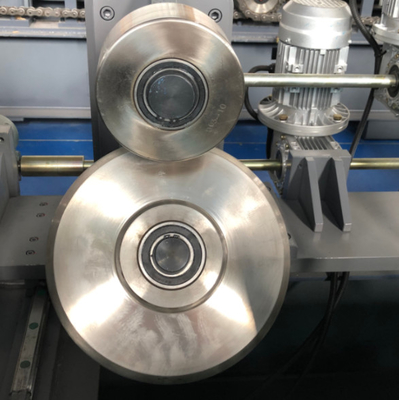

Nạp cuộn phẳng + cặp cuộn trung tính đôi.có nghĩa là các cuộn có thể được điều chỉnh bên trái và bên phải riêng biệtBánh xe tay phải ở phía hoạt động và có chức năng chuyển động bên cạnh tổng thể.

Chế độ điều chỉnh servo của chiều cao và chiều rộng dưới lưng, điều chỉnh độ dày thông qua động cơ servo điều khiển tập trung của bánh răng giun và điều chỉnh bánh răng giun,thiết bị giun và vị trí vòng bi có lỗ phun dầu, CZ trao đổi cho điều chỉnh thủ công.

Nắp và hạt vòng bi: được mạ chrom

Các hàng hình thành: 16 hàng

Vật liệu cuộn: Cr12, được xử lý nhiệt đến HRC58-60 sau khi gia công CNC, xoay chính xác

Vật liệu trục: 40Cr

Chiều kính trục: 70/95mm

Chế độ truyền động: hộp số

Tốc độ: khoảng 20-40m/min

Động cơ chính: 45 kW * 2 đơn vị, động cơ tần số biến đổi AC Siemens

Máy giảm tốc: Dòng K

Công suất động cơ điều chỉnh kích thước: 2 * 1.5kw + 2.2kw, Siemens servo motor V90

Điều chỉnh khoảng trống cuộn cho các độ dày khác nhau: 8 * 0,75kw (theo thiết kế thực tế)

Đặt thẳng: Đảm bảo sự thẳng của sản phẩm hoàn thành

Tắt thủy lực: cắt theo dõi, xoắn 45 độ, không có chất thải, một mô hình với một cặp lưỡi dao

Vật liệu khuôn cắt: Cr12 mov

Hệ thống làm mát: Hệ thống bôi trơn làm mát bằng nước, với bể nước và bơm.Một màn hình lọc được thêm vào lối vào của bể nước để ngăn chặn các chất thải nước từ việc đi vào bể nước và làm hỏng máy bơm

Điện áp: 460V, 60Hz, 3ph, (theo yêu cầu của khách hàng)

Ở phía trên của khung, chúng tôi sẽ thiết kế với động cơ servo cũng, từ ví dụ độ dày từ 1,5 đến 3,5mm, chúng tôi có thể làm cho nó thay đổi tự động theo điều khiển PLC, theo cách này,chúng ta có thể làm cho nó 100% chính xác.

Khi xử lý loại siêu dày hoặc hạng nặng, bộ xếp tự động cũng cần thiết.

Mặt khác, hãy để tôi chia sẻ một số thiết kế kinh tế hơn C & Z purline cán tạo máy cho tham khảo của bạn: Loại này chúng tôi có thể sử dụng chuỗi như truyền và sau đó chi phí sẽ thấp hơn.

Còn về phần đâm máy CZ,chúng tôi có ba loại để tham khảo của bạn:

1Đấm độc lập, để đấm nhiều hơn.

2. Trước khi đấm, nếu đấm ở bên cạnh, chúng ta phải làm trước khi đấm

3Sau khi đấm, nếu đấm ở dưới cùng và gần cuối, chúng ta có thể sử dụng đấm sau.

Việc đâm này là tốt nếu bạn có rất nhiều lỗ để đâm, bởi loại này chúng ta có thể thay đổi chết dễ dàng và tăng tốc độ làm việc của máy.

Sau khi đấm:

Điều gì sẽ xảy ra nếu giải pháp, tôi chỉ muốn làm cho một kích thước cố định?

Bạn có thể chọn loại này loại đĩa giữa, chi phí sẽ thấp hơn và dễ sử dụng hơn.

Nếu có thêm câu hỏi, bạn có thể liên hệ với chúng tôi bất cứ lúc nào.
