Máy chế tạo cuộn cho sản xuất kệ

Cuộn kệ siêu thị hình thành máy.

Đường dây tạo cuộn kệ siêu thị được thiết kế để tạo ra các hồ sơ bảng kệ theo lô tự động.Nó là đường dây hình thành cuộn chiều rộng biến có thể sản xuất kệ từ 300-600 mm với chiều dài linh hoạt và hệ thống đâm thủy lực linh hoạt được điều khiển bởi servo, trang bị nhiều tính năng mới cho phép chạy máy này với sự dễ dàng. dòng chảy làm việc của máy cán bảng kệ là từ decoiler, làm bằng, đâm cho các lỗ bên,Máy tạo cuộn chính, lên và xuống uốn cong cho cạnh và sau đó đến bàn tiếp nhận.

Ví dụ như hình vẽ sau đây:

Bảng bảng trên kệ siêu thị:

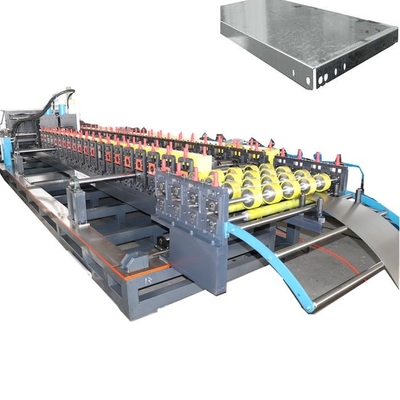

Máy tạo hình cuộn kệ siêu thị:

1, Các thông số kỹ thuật chínhcủaCuộn kệ siêu thị hình thành Máy

1- Thông số kỹ thuật sản phẩm Rolling: chiều rộng 285mm ~ 685mm, độ dày 0,8mm

2Tốc độ sản xuất: 6-8 m/min

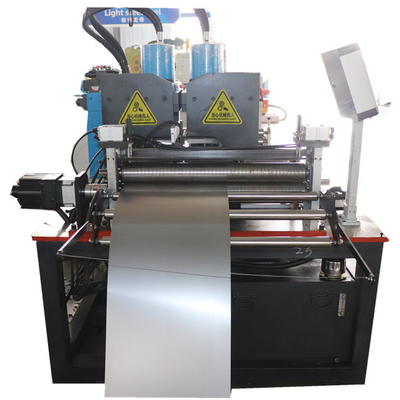

3- Phương pháp đâm: năng lượng phục vụ sau khi cân bằng, đâm tự động thủy lực và đâm cả hai bên của khoảng trống.

4. Động cơ thủy lực, khoảng trống đâm phẳng

5. Động cơ xếp hạng: 4KW

6. Động cơ phụ cấp 5.5KW

7. Năng lượng trạm thủy lực: 15KW với bộ tích lũy (bơm dòng chảy lớn)

8Số lượng các nhóm hình thành: 30 cuộn chính hình thành

9. Hình thức lắp đặt: Tiếp nhận dây cắt tường tấm dây chuyền

10. hình thức conveyor cuộn: áp dụng một loại conveyor cuộn chia trên cả hai bên, với một bên tự động điều chỉnh và một động cơ điều chỉnh của 1.5KW

11. Vật liệu cuộn: thép 45 #, bề mặt được xử lý bằng mạ crôm cứng

12. Vật liệu trục: 45 # thép chất lượng cao quen và cứng

Cuộn kệ siêu thị hình thành Máyđặc điểm và lợi thế:

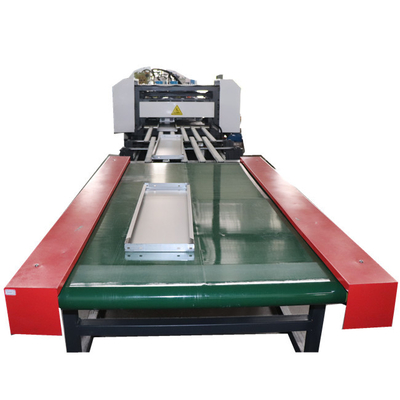

14. Cách cắt và lật: Động cơ thủy lực, cắt và lật cùng một lúc sau khi hình thành

15- Lưỡi cắt, vật liệu đúc: Cr12 xử lý tắt

16. Hệ thống điều khiển điện: Toàn bộ máy áp dụng máy tính công nghiệp PLC điều khiển chuyển đổi tần số

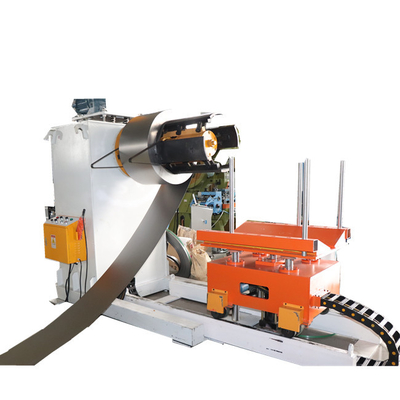

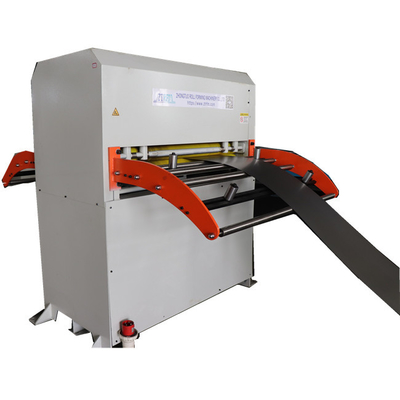

Máy đặt kệ đơn điệu là một đơn vị hình thành cuộn duy nhất có thể sản xuất các thông số kỹ thuật khác nhau của các sản phẩm hoàn thành với cuộn cuộn. Máy chủ yếu bao gồm một máy mở 5T,Máy xếp bằng, Máy cấp năng lượng, đâm bằng thủy lực các lỗ liên tục ở cả hai bên của trạm làm việc đầu tiên (với độ cao 300),đâm thủy lực của khe đuôi của trạm làm việc thứ hai và bốn lỗ khe dài trên đầu, máy chủ hình thành đơn điệu, thiết bị cắt và lật hình thành, trạm thủy lực, tủ điều khiển máy tính, bàn xả và các bộ phận khác.

Máy đơn điệu sử dụng hình thức chia thành hai đường dây cuộn, với cả hai bên di chuyển đồng thời, cho phép thay đổi chiều rộng và kích thước nhanh chóng và không có bước.

Dòng chảy làm việc của máy bảng kệ:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Bảng bảng kệ siêu thị Ứng dụng:
