Thông tin chi tiết sản phẩm:
|
| tốc độ làm việc: | 15 đến 20 mét mỗi phút | sức làm việc: | 15kw *2 |
|---|---|---|---|
| trục: | 90mm với con lăn dập nổi 120mm | Khung: | hàn thép 400 H |
| Đường kính trục: | 90mm | độ dày nguyên liệu: | 0,8-1,5mm |
| tốc độ làm việc: | 15 đến 20m/phút | Vật liệu trục: | Thép đặc 45 # có ủ |
| Năng lượng thủy lực: | 5,5kw | Chất liệu của trục: | 45 thép |
| các bước hình thành: | trạm lăn 28 | Hai động cơ truyền động: | 15KW*2 |
| Chức năng: | Máy đệm kim loại | bàn tiếp nhận: | máy xếp hoặc máy thủ công |
| Làm nổi bật: | Máy tạo cuộn sàn gốm tổng hợp,Máy tạo cuộn sàn kim loại,Máy tạo cuộn sàn kim loại tùy chỉnh |
||

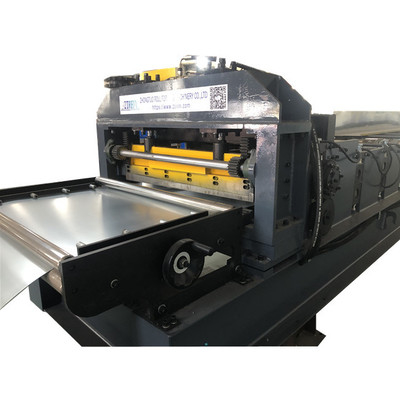

Máy tạo hình cuộn sàn kim loại tổng hợp
Máy chế tạo lăn sàn kim loại tổng hợp được thiết kế để sản xuất tấm sàn kim loại theo lô hoàn toàn tự động.Mô hình trapezoidal kết hợp và hồ sơ tổng hợp 80mm nhập lại với khả năng trải dài dài. linh hoạt. Profile kết hợp cho phép dễ dàng cài đặt dịch vụ, với khả năng trải trapezoidal.

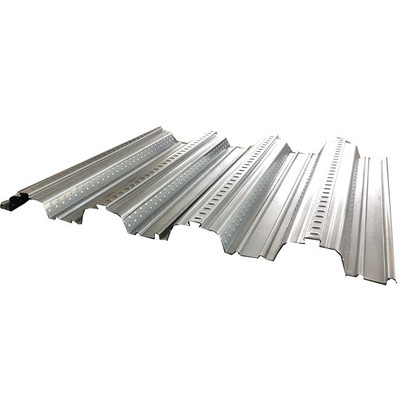

Dưới đây sẽ cho bạn thấy một số thiết kế phổ biến cho tham khảo của bạn:

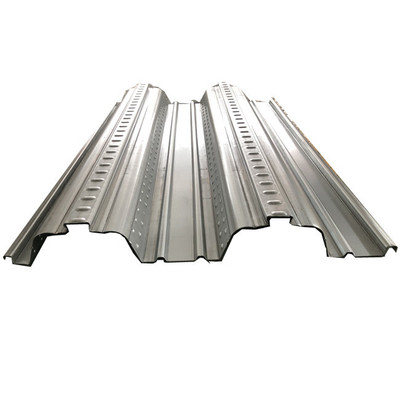

Chúng khác nhau về chiều cao và các loại thêu nổi, vì vậy dữ liệu đó có thể được tùy chỉnh theo chiều rộng cuộn đầu vào và yêu cầu của khách hàng.Dưới đây là một số hình ảnh sàn với một hồ sơ và chồng chéo cho tham khảo của bạn:

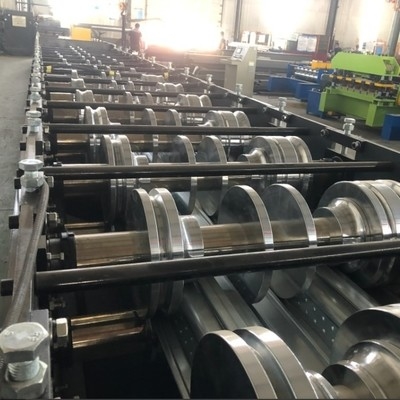

Máy tạo hình cuộn sàn kim loại tổng hợp

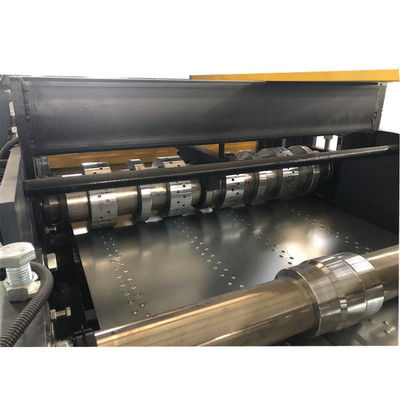

Thiết kế khung: giữ cho bề mặt tấm đúc mịn và không dễ bị đánh dấu khi nó được đóng dấu.
Chiều dài của phần chính: khoảng 25000 х1650 х1500
Trọng lượng của phần chính: 15300kg
Điện áp: Tùy chỉnh
Máy cố định cuộn: tấm trung tâm dày 28mm
Khung: thép hàn 400H
Chế độ lái: dây chuyền kép với bộ điều chỉnh dây chuyền để giảm và mức độ chặt chẽ.
Vật liệu của cuộn:Gcr15, mạ crôm bề mặt cứng.
Vật liệu của trục: thép 45 # và điều chỉnh độ cứng.
Độ kính của trục: φ 90mm cuộn rèn là khoảng 120mm.
Số cuộn: 36 cuộn
Điện lực chính: 15*2kw
Cơ chế cắt tóc
Tính năng:Đảm bảo sự ổn định,chính xác và tốc độ cắt
Chức năng: cắt tự động được điều khiển bởi PLC
Nó áp dụng động cơ thủy lực và vị trí tự động để quyết định kích thước và cắt các sản phẩm mục tiêu.
Vật liệu của lưỡi dao:Cr12 tắt
Nguồn cung cấp năng lượng: năng lượng thủy lực
Các thành phần: Nó chứa một bộ lưỡi dao, một bể thủy lực và một máy cắt.
Bạn có thể chọn để thêm trước khi cắt hoặc không. Nếu bạn muốn thêm, bạn có thể cắt ở bất kỳ chiều dài và giảm lãng phí của cuộn dây trong máy.
Mái hình sàn kim loại này không dễ dàng để làm, vì nó cần nhiều cuộn bên để hình thành đuôi chim bồ câu.
Về hiệu ứng chồng chéo.
| Điểm | Chi tiết thông số | ||||||||
| Vật liệu chế biến | GI và PPGI | ||||||||
| Độ dày vật liệu | 0.25-0.8mm | ||||||||
| Khung máy | Thép 360 # H, Sử dụng hàn đường chéo, đo bằng dụng cụ để đảm bảo khung cuối cùng là chính xác cao | ||||||||
| Bảng bên cạnh máy |
|
||||||||
| Các trạm hình thành | 20-38 trạm (theo hồ sơ) | ||||||||
| Máy cuộn | Thép rèn loại cao số 45, tráng crôm cứng với độ dày 0,05mm Phương thức chế biến: cắt - khoan - CNC lathing - dập tắt - CNC lathing - chrome |
||||||||
| Cánh máy | φ80-90mm cao bảo vệ No.45 thép sau khi điều trị, | ||||||||
| Máy phân cách | CNC quay chính xác cao | ||||||||
| Vòng xích máy | Lối xích Haerbin của Trung Quốc hoặc vòng xích quốc tế SKF (tùy chọn) | ||||||||
| Hệ thống lái xe | Chuỗi 2 inch hoặc hộp bánh răng (tùy chọn) | ||||||||
| Năng lượng máy | 15kw-22kw ((theo hồ sơ) | ||||||||
| Tốc độ hoạt động của máy | 8-12m/min hoặc 10-30m/min (tùy chọn) | ||||||||
| Loại điều chỉnh máy | Sau khi lắp đặt máy, chúng tôi sẽ kiểm tra nó chính mình, so sánh với bản vẽ hồ sơ, sự khác biệt được kiểm soát trong 0.5mm |
Cắt
| Loại | Loại vòng bi trượt |
| Vật liệu của lưỡi dao | Cr12mov dập và nghiền |
| Xử lý khung hình | Toàn bộ khung dưới được nghiền để chính xác cao |
| Xử lý lưỡi | cắt dây điện cực, nhưng các balde trên không thể thẳng. đây là công nghệ |
| Làm việc | Loại thủy lực |
Stacker
| Loại | Hướng dẫn | Ô tô(lựa chọn) |
| Chiều dài | 1.5m-2m | 6m hoặc 12m |
PLC
| Điểm chính | Chi tiết thông số |
| PLC | Delta ((standard) hoặc theo yêu cầu của bạn |
| Máy biến đổi | Trung Quốc thương hiệu (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Màn hình cảm ứng | Mcgs (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Bộ mã hóa | Trung Quốc thương hiệu (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Điện áp/HZ/Phase | 380v/50-60hz/3phase |
Máy bơm thủy lực
| Điểm chính | Chi tiết thông số |
| Động cơ | 3kw Trung Quốc thương hiệu hoặc theo yêu cầu của bạn |
| Bơm | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Van điện tử | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Hệ thống làm mát | Quạt làm mát |
Sàn thép kẽm sàn bảng xếp hình cuộn máy PLC hệ thống điều khiển
Các bộ phận máy
| Không, không. | Tên | Qty |
| 1. | Máy cắt cuộn | 1 bộ |
| 2. | Máy tạo cuộn | 1 bộ |
| 3. | Thiết bị cắt thủy lực | 1 bộ |
| 4. | Hộp điều khiển PLC | 1 bộ |
| 5. | Máy bơm thủy lực | 1 bộ |
| 6. | Bảng đầu ra | 1 bộ |
