Thông tin chi tiết sản phẩm:
|
| khung máy: | Thép hàn 500# H | Điện áp: | 380V/50hz/3 pha |
|---|---|---|---|
| Kiểm soát khuôn: | Tủ điều khiển PLC | Sức mạnh: | hai 7,5 KW |
| Hai động cơ truyền động: | 15KW*2 | các bước hình thành: | trạm lăn 28 |
| Số con lăn: | 36 con lăn | Đường kính trục: | 90mm |
| Quá trình lây truyền: | theo chuỗi | vật liệu trục cán: | thép 45 # |
| Điều trị bằng con lăn Spacer: | Xử lý chống gỉ | Trọng lượng: | 10 tấn |
| Số lượng con lăn: | trạm lăn 38 | Độ dày khung máy: | 20 mm |
| Loại cắt: | cắt thủy lực | ||
| Làm nổi bật: | Máy chế biến cán hiệu quả,Máy đúc hình hồ sơ tấm thép,Máy tạo hình cuộn thủy lực trước cắt |
||

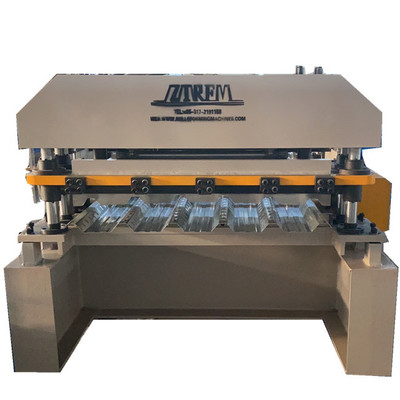

SCầu hình dạng Máy hình thành hồ sơ cuộn
Thiết bị hình thành tấm ván thép được thiết kế để tạo ra các loại hồ sơ tấm thép trong lô hoàn toàn tự động.,Bàn cho ăn, thiết bị hướng dẫn, hệ thống hình thành cuộn, hệ thống cắt sau (điện 0 thủy lực), hệ thống điều khiển và trạm thủy lực.
Nhiều loại thép hình dạng lạnh, từ hình dạng phụ, với mở, bán đóng và đóng, các sản phẩm chính của máy hình rổ là thép kênh hình dạng lạnh, thép góc, thép phần Z,lạnh hình thành thép lợp, ống, ống vuông, ống hình chữ nhật, ống hàn hình ống, cửa cửa trập và vân vân. hình dạng cắt ngang thép có thể được thiết kế: kích thước, độ chính xác,và chiều dài có thể được điều chỉnh linh hoạt theo nhu cầu, tất cả đều được cung cấp theo chiều dài hoặc chiều dài kép, cải thiện việc sử dụng của người mẹ.

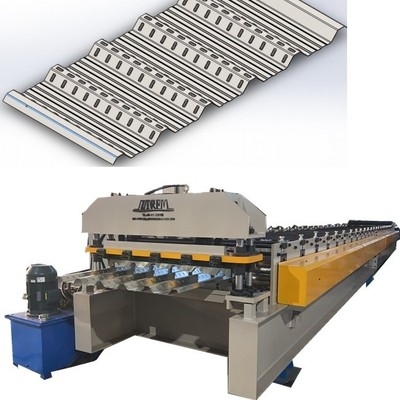

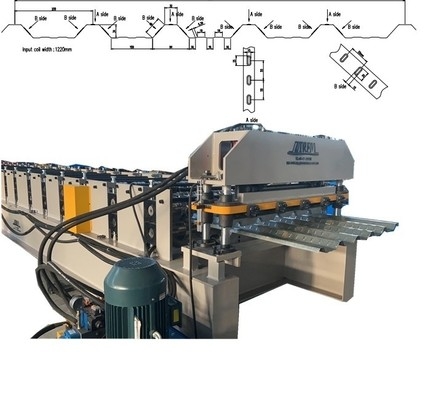

Ở đây tôi sẽ lấy một hồ sơ tấm thép ngẫu nhiên cho mái nhà ví dụ để cho máy xem nó được thiết kế như thế nào.

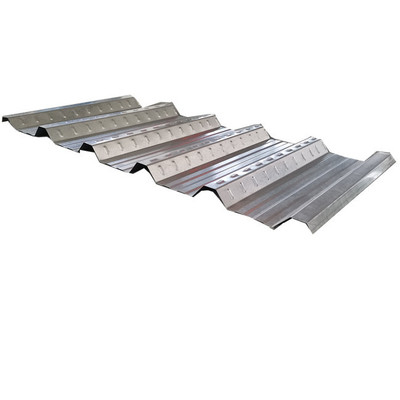

Đối với loại hình hồ sơ tấm thép chủ yếu chúng tôi được sử dụng cho tường tấm mái nhà sàn hoặc những người khác. vật liệu chủ yếu chúng tôi sử dụng
Các cuộn dây phủ lớp AZ được sơn trước có độ bền từ 340 MPa đến 700 MPa và độ dày từ 0,5 đến 1,0MM
Quá trình sản xuất

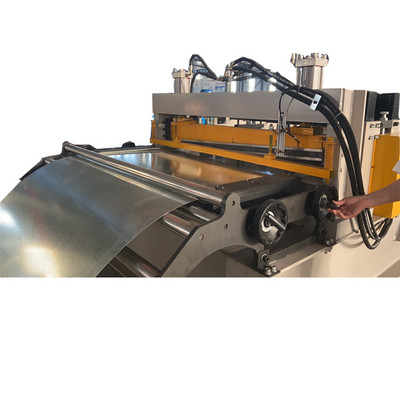

Uncoiling→ Feeding→hydraulic pre-cutter →Roll forming → Auto shearing → receiving table
SCầu hình dạng Máy hình thành hồ sơ cuộn
Các thành phần chính (danh sách đóng gói)
| Danh sách đóng gói các bộ phận máy | ||||
| Không, không. | Tên | Đơn vị | Số lượng | Nhận xét |
| 1 | Máy tháo cuộn thủy lực 7T | tập hợp | 1 | Tự động |
| 2 | Máy nén cuộn chính với cắt thủy lực với đúc kim loại | tập hợp | 1 | Động cơ dây chuyền |
| 3 | Trạm điều khiển PLC | tập hợp | 1 | Thương hiệu Delta |
| 4 | Máy bơm dầu thủy lực | tập hợp | 1 | Với hệ thống làm mát |
| 5 | Bảng thu thập sản phẩm | tập hợp | 1 | Hướng dẫn/3 m chiều dài |
Máy tháo cuộn thủy lực 10 tấn với xe tải
B. Nó áp dụng xi lanh dầu thủy lực để làm cho decoiler mở rộng và phù hợp với đường kính bên trong của cuộn dây.
C. Động cơ điều khiển các cuộn dây chạy và có thể chạy về phía trước và ngược cũng như làm việc decoiling với căng.
D. lõi có thể đảm bảo phạm vi mở rộng φ450 của đường kính bên trong cuộn dây. Nó sẽ cung cấp băng cao su để đảm bảo đường kính 550 mm.
Khả năng mang: 10 tấn
Chiều rộng coil tối đa: 1250 mm
Tốc độ cho ăn: 0-20 m/min (có thể điều chỉnh)
Sức mạnh động cơ thủy lực: 5,5 kw
Động cơ điều khiển tần số: 7.5KW
Cấu trúc: hàn bởi các tấm thép và thanh hồ sơ.

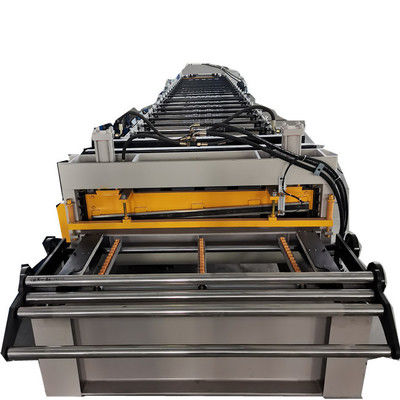

Thông tin chi tiết hơn về Máy chế biến hình dạng tấm thép:
Tốc độ tạo hình:0-20m/min
Cách truyền:Một bên là bởi 1 inch chuỗi kép
Một bên khác có bánh răng để hỗ trợ lái xe
Động cơ chính:Tổng 37KW (18.5KW * 2 động cơ) Lichao, thương hiệu nổi tiếng Trung Quốc
Chúng tôi cũng có thể làm cho nhiều loại kim loại sàn lăn hình máy ví dụ:
9/16′′ Steel Form Deck
7/8 "HD Steel Form Deck
1′′ Steel Form Deck
15/16′′ Steel Form Deck
1.5′′ Steel Form Deck
Cầu hình loại S
