Thông tin chi tiết sản phẩm:
|
| hệ thống cắt: | cắt thủy lực | Màu sắc: | tùy chỉnh |
|---|---|---|---|
| đấm: | Thương hiệu YangLi 80 tấn | Trọng lượng: | Khoảng 5T |
| con lăn: | 18-31 | Độ dài cắt: | Chiều rộng cắt chính xác có thể điều chỉnh |
| Kích thước: | Tùy chỉnh | Điện áp: | 380V/50hz/3 pha |
| Đường kính trục: | 80mm | giá đỡ con lăn: | kết cấu thép đúc |
| BẢO TRÌ: | Mức thấp | Độ dày: | 0,8-1,5mm |
| Loại: | Giá đỡ hình giọt nước đa năng thẳng đứng | Loại cắt: | cắt thủy lực |
| Vật liệu: | Thép kẽm | ||
| Làm nổi bật: | Máy tạo cuộn bảng xếp hàng cắt,Máy tạo cuộn bảng xếp hàng đâm,Máy chế tạo tấm kệ tiên tiến |
||
Smột nửaSystemSTeelUđậuRôiMngọcMnhức nhức
:Các giá đỡ đứng là rất quan trọng đối với sự an toàn và hiệu quả của một hệ thống giá đỡ có thể tháo rời.Thiết kế và lựa chọn các giá đỡ là điều cần thiết cho sự an toàn và hiệu quả của hệ thống kệ tổng thể.Sự ổn định của kệ thẳng đứng bị ảnh hưởng bởi tính chất vật lý của vật liệu được sử dụng, thiết kế khuôn và độ chính xác sản xuất.
Máy chế tạo giá đỡ thẳng thắn thép hệ thống kệ được xây dựng với công nghệ tiên tiến để đảm bảo độ chính xác và chính xác trong quá trình hình thành cuộn.,cắt tấm kim loại thành các hồ sơ khác nhau. các đơn vị cho ăn và thẳng, trạm hình thành cuộn, hệ thống đâm và cắt,và các hệ thống điều khiển đều được bao gồm trong máy hình thành cuộn thẳng đứng.

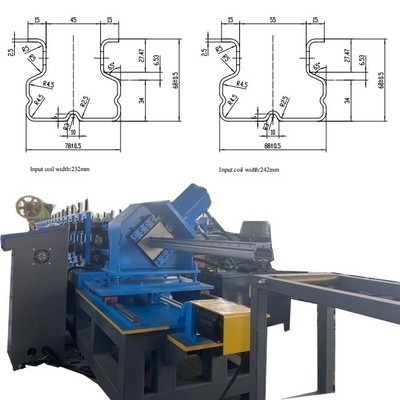

Hình vẽ hồ sơ cần thiết: độ dày vật liệu 2,0 đến 2,5 mm
Về phần đấm: tốt hơn là anh có thể cho tôi thiết kế chính xác mà anh thích.
Luồng công việc chogiá đỡ thẳng đứngMáy tạo hình
Smột nửaSystemSTeelUđậuRôiMngọcMnhức nhức
Danh sách đóng gói...Xây dựng giá đỡ thẳng đứngMáy
| Không, không. | Tên | Đơn vị | Số lượng | Nhận xét |
| Phần1 | 5T decoiler với thiết bị leveling | tập hợp | 1 | Tự động |
| Phần2 | Máy đâm bằng đệm | tập hợp | 1 | |
| Phần3 | Cụ thể có máy cắt | tập hợp | 1 | |
| Phần4 | Trạm điều khiển PLC | tập hợp | 1 | Động dây chuyền |
| Phần5 |
Máy bơm dầu thủy lực Hệ thống cắt theo dõi |
tập hợp | 1 | Thương hiệu Delta |
| Phần6 | Bảng thu thập sản phẩm | tập hợp | 1 |
6m chiều dài |

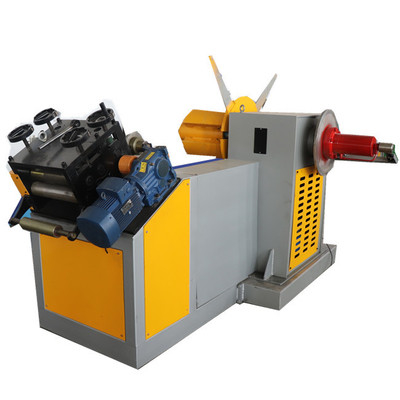

DEcoilervới máy làm bằng
| Loại công việc | Loại ô tô | |||||||
| Khả năng tải | 3 tấn | |||||||
| Độ kính bên trong cuộn dây | 450-550 mm (có thể điều chỉnh) | |||||||
|
||||||||

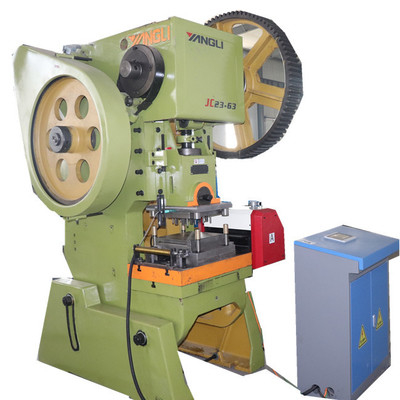

Máy đấm đấm (Yangli Brand)
| Sức mạnh làm việc | 110 tấn |
| Số lượng đâm lỗ | 8 lỗs một lần |
| Tốc độ làm việc | 60 lần mỗi phút |
| Máy cho ăn | Máy cấp năng lượng |
| Đấm chết | Ba bộ |
Về thiết kế khuôn đấm:
1 bộ khuôn kết hợp có thể được sử dụng cho 3 bộ kích thước.
Giá này bao gồm một bộ phận làm việc và một phụ tùng

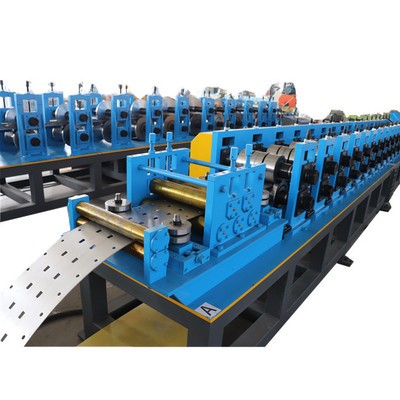

Rhệ thống hình thành
| Vật liệu trục Rolling | 40Cr | |
| Chiều kính trục | 80 mm | |
| Vật liệu cuộn | Cr12 HRC 56-58 | |
| Trạm lăn | 18trạm | |
| Tốc độ làm việc | 0-20m/min | |
| Khung máy | Xây dựng dọc thép đúc 35-45mm và một tấm trung tâm khác Mỗi lớp 20mm tấm trung tâm. |
|
| Cơ thể máy | tấm thép hàn bằng mài | |
| Thương hiệu xe | Siemens | |
| Năng lực làm việc | 22 kw (hai động cơ điều khiển) và hai động cơ tuyến tính | |
| Chuyển tiếp | chuỗi | |
| Trạm xếp bằng | 5 trục với các cuộn hình dạng | |
| Đặt thẳng | 4 con lăn thẳng đứng | |
| Một bên bằng hộp số và với hai servo motor để thay đổi kích thước: | ||
| Toàn bộ trục dài, khung máy sẽ được di chuyển theo kích thước thiết lập PLC. Toàn bộ khung sẽ di chuyển trên trục. | ||
Hệ thống điều khiển PLC
| Nhãn hiệu tần số | Siemens (phần gốc) | |
| Thương hiệu PLC | Siemens (phần gốc) | |
| Loại màn hình | Màn hình cảm ứng & nút | |
| Ngôn ngữ màn hình | Tiếng Anh / Trung Quốc / hoặc ngôn ngữ khác | |
| Lệnh cắt | Vâng. | |
| Thiết lập chiều dài hồ sơ | Vâng. | |
| Chương trình số lượng lô | Vâng. |

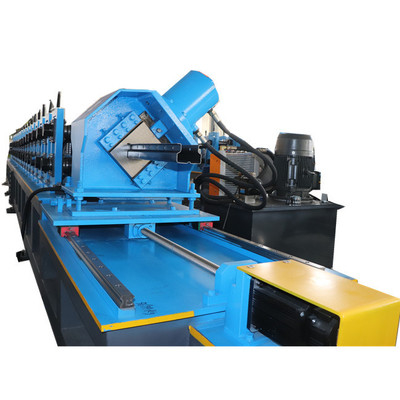

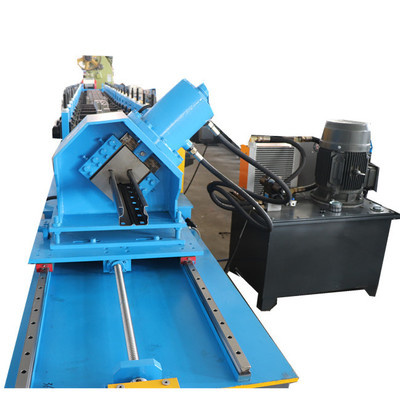

HHydraulicServohệ thống cắt
| Thương hiệu hệ thống thủy lực | Tiêu chuẩn YUKEN (sản xuất tại Trung Quốc) | |
| Loại công việc | Máy cắt chạy bằng thủy lực | |
| Phương pháp lái xe | Theo loại cột | |
| Năng lượng động cơ thủy lực | 5.5 kw | |
| Vật liệu cắt | GB-Cr12 | |
| Độ khoan dung cắt dài | ±1mm/3m | |
| Tính năng cắt | Âm thanh thấp và điều kiện làm việc ổn định |
Product thu thập bảng
| Chiều dài | 6 mét |
| Chiều rộng | 0.5 mét |
| Loại công việc |
Dòng khí |
Làm thế nào để thay đổi lưỡi cắt cho các kích thước khác nhau?
Đối với các kích thước khác nhau, vui lòng thay đổi lưỡi cắt ở đây.
