Máy tạo cuộn pallet cho các trung tâm phân phối

Máy chế tạo cuộn pallet racking
Dòng sản xuất pallet racking rack phục vụ các ngành công nghiệp đa dạng đòi hỏi các giải pháp lưu trữ hiệu suất cao, bao gồm quản lý kho, trung tâm phân phối,các cơ sở sản xuất, và các hoạt động hậu cần.
Nó đáp ứng nhu cầu về pallet đáng tin cậy và linh hoạt để tối ưu hóa việc sử dụng không gian lưu trữ và hợp lý hóa các quy trình xử lý vật liệu.
Chi tiết sản phẩm



Quá trình sản xuất

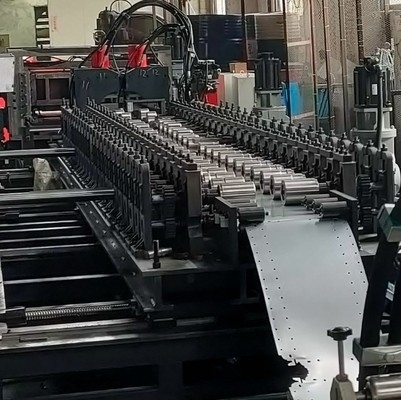

5T decoiler thủ công → 1000mm máy làm bằng → 1000mm máy cấp CNC servo (Huichuan servo 1.3kw) + 2 notches + 2 lỗ hình tròn trái và phải máy đâm phía trước thủy lực (2 cơ sở khuôn,4 bộ khuôn) → 36 bộ hình thành cuộn có thể điều chỉnh chiều rộng (động cơ chính 15KW điều chỉnh tốc độ tần số biến đổi, Điều chỉnh chiều rộng CNC, Huichuan servo 0,85KW) → cắt và vạch thủy lực (1 bộ khuôn, động cơ bơm dầu 7,5KW) → dây chuyền vận chuyển xả (động cơ 0,2kw).

Máy chế tạo cuộn pallet racking

Đặc điểm
1- Dễ dàng, dễ dàng và nhanh chóng hoạt động.
2- Sản phẩm hoàn thiện có độ dẻo dai cao, không bị trầy xước hoặc nứt.

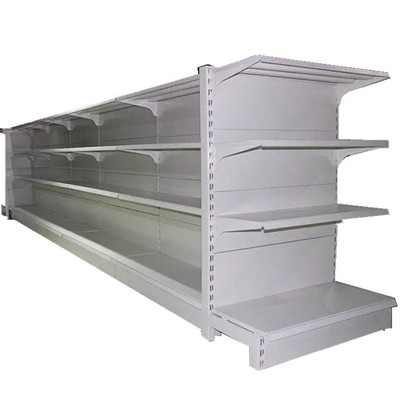

3Được sử dụng rộng rãi trong ngành công nghiệp kệ và kệ.

DL-M50-20-500Các thông số đường dây sản xuất có thể điều chỉnh chiều rộng:

Chi tiết hơn

1. Chế độ:với công suất 5 tấn và đường kính bên trong cuộn φ 450 ~ 550mm, với đường kính bên ngoài tối đa của vật liệu cuộn φ 1300mm, xả thụ động.

2.Máy xếp bằng:chiều rộng 500-1000mm, sử dụng một máy làm bằng 1000mm với 3 cuộn trên và 4 cuộn dưới và 2 bộ cuộn chích. đường kính cuộn làm bằng φ 50, đường kính cuộn chích φ 58.

3.Servo Bộ cấp:chiều rộng cấp 500mm, động cơ servo 1,3kw, tốc độ cấp 15-25mm / phút, xử lý tần số cao của cuộn pinch cho mạ crôm cứng

4.Cơ sở khuôn đâm phía trước:1 15T cơ sở khuôn thủy lực, tiền đâm các notch ở cả hai bên, 2 bộ khuôn (1 bộ ở mỗi bên).
5Cơ chế dẫn đường cho thức ăn:đảm bảo rằng vật liệu không lệch khi đi vào cuộn để cán.

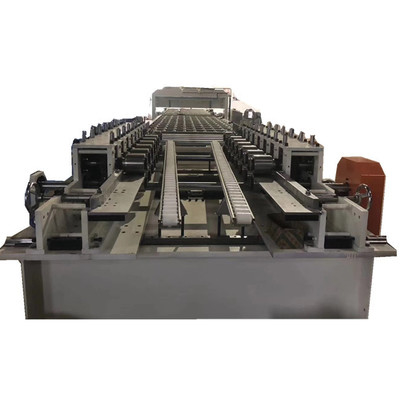

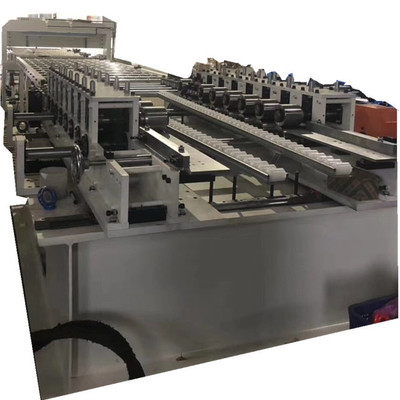

6.Phần hình thành cán:Được hình thành bằng cách sử dụng 36 bộ cuộn, vật liệu cuộn là Cr12MoV, điều trị nhiệt chân không và độ cứng là HRC55-58.

Độ kính trục chính φ 50. Vật liệu là thép 45 #, được chế tạo bằng cách gia công thô, dập và làm nóng, xoắn mịn và nghiền mịn.
Hai bộ vòng bi coni 30209 được trang bị ở phía truyền tải, và một bộ trục cuộn hình trụ NJ209 được trang bị ở phía hoạt động.

7.Chuyển số:Động cơ chính 15KW (máy giảm tốc độ) điều khiển tốc độ tần số biến.

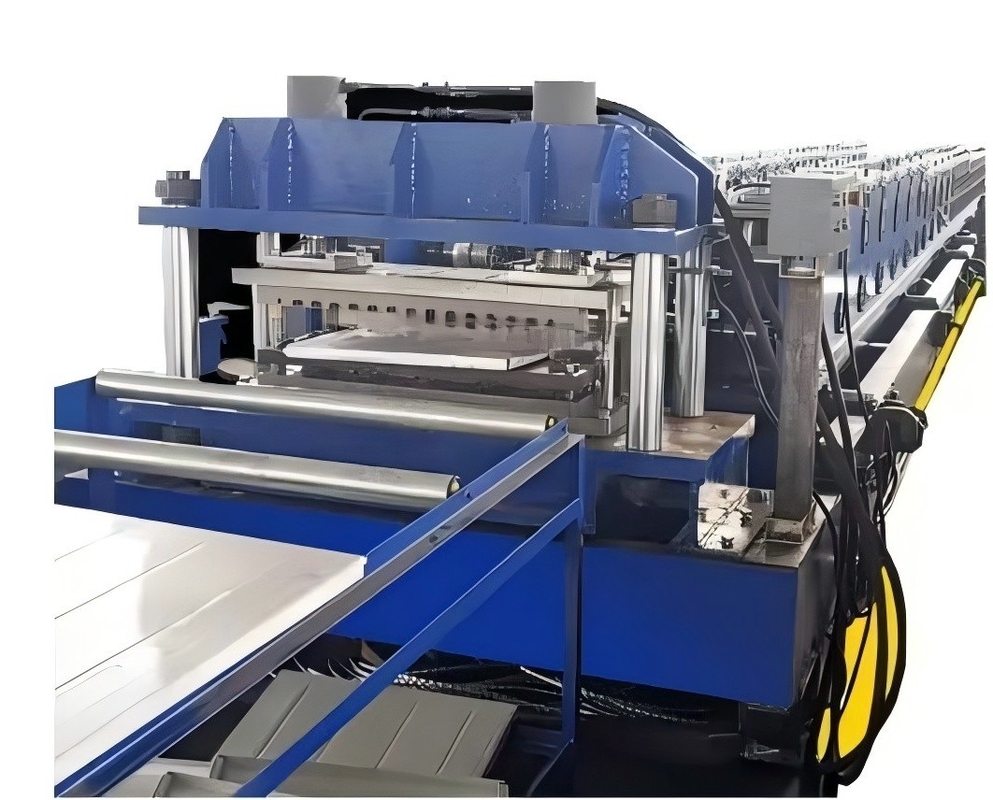

8.Máy thủy lực Hệ thống cắt và cắt sợi:Hệ thống có chức năng bảo vệ thả và cấu trúc xi lanh thủy lực 25 tấn.

9.Chuyển bàn 2 mét
10.Hệ thống điều khiển PLC:Sử dụng hệ thống Huichuan servo CNC và Mitsubishi PLC có thể lập trình từ Nhật Bản; điều khiển tốc độ chuyển đổi tần số sinus Shenzhen điều khiển tự động tập trung;Đặt tham số bằng màn hình cảm ứng Xinjie.
Toàn bộ dây chuyền sản xuất áp dụng điều khiển tự động tập trung, với liên kết giữa máy hình thành và phẳng và uốn cong.
Chức năng báo động: Có các chức năng báo động như tắt thiếu vật liệu, đếm, đầu ra đạt tắt, dừng khẩn cấp, nén khuôn, vị trí giới hạn, vv
11.Các thành phần khí nén:Các thành phần khí nén chính áp dụng thương hiệu nổi tiếng của Đài Loan AIRTAC
