Máy tạo cuộn kệ giá đỡ cho kho hàng siêu thị kệ giá đỡ thẳng đứng khung hồ sơ

Máy tạo cuộn kệ giá

Thiết kế máy tạo cuộn kệ thép galvanized cho sản xuất kệ lưu trữ, kệ kho, cột thẳng đứng & kệ lưu trữ siêu thị kệ thẳng đứng khung hồ sơ máy móc

Khách hàng khung rack

Bản vẽ khung giá đỡ tùy chỉnh

Sơ đồ đệm khớp

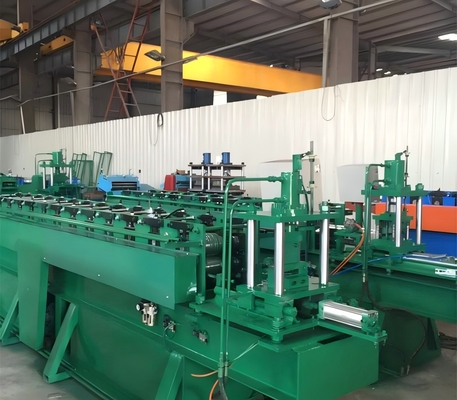

Quá trình dây chuyền sản xuất kệ giá

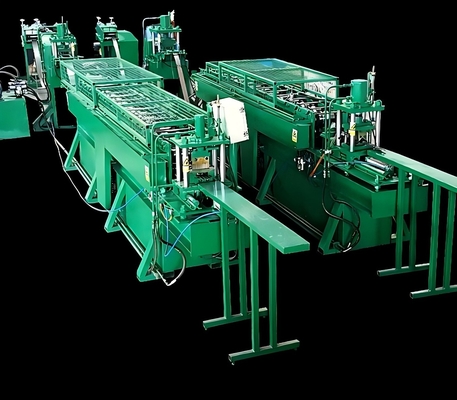

Máy thẳng tay mở cuộn 2 trong 1 →Servo feeder→ Thiết bị hướng dẫn → Hydraulic Punch → Máy tạo cuộn → Thiết bị cắt (bao gồm dao)→ Thang sản phẩm hoàn chỉnh

Máy tạo cuộn kệ giá

Danh sách máy

2 trong 1 Uncoiler máy thẳng

1, Loại mở rộng bằng tay

2, Parameter

1) Thả thụ động

2) Trọng lượng cuộn:<2T

3) D bên trong cuộn dây: φ450mm-φ530mm

4) Max. chiều rộng.200mm

5) Độ dày.0.4-1.6mm

6) Máy lăn thẳng: 7 bộ

7) Sức mạnh.1.5kw

Máy cấp năng lượng
3.1 Độ rộng tối đa: 200 mm
3.2 Độ dày cho ăn: 0,4-1,6mm

3.3 Động cơ, 0.85KW ((Yaskawa)

Hệ thống đâm lỗ thủy lực

3.1 Chức năng:Hydraulic punch breach
3.2 Cấu trúc: đặt chiều dài, đo chiều dài tự động, vị trí tự động đạt đến hành động dừng khoảng cách được thiết lập, đấm đấm bằng xi lanh thủy lực, đóng tự động.
3.3 Áp suất làm việc của hệ thống thủy lực: 16MPa
3.4 Trạm thủy lực:15KW ((Hydraulic punch hole/shear use same station)

Thiết bị hướng dẫn

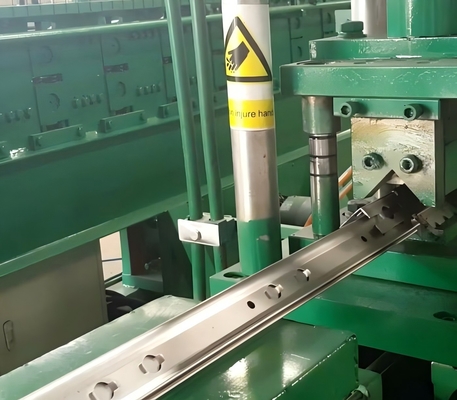

Máy đúc chính (đối với bề mặt rộng 36mm)

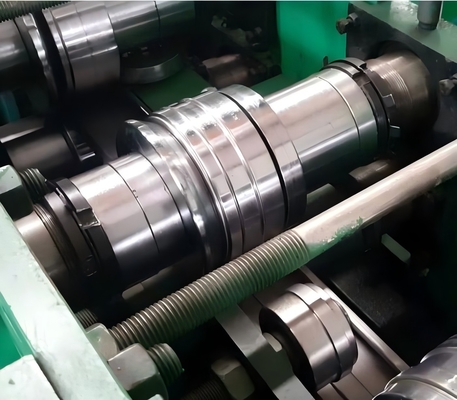

5.1 hình thành cuộn: 14 trạm, và thêm Rub-cuộn, để đảm bảo hồ sơ bề mặt không trầy xước.

5.2 Bảng bên: T.18mm, thép A3 Heavy duty.

5.3 Tốc độ lăn: 2-8 m/min.

5.4 Vật liệu cuộn:#45, tổng số quen, độ cứng HRC56-62 °C.
5.5 Công suất động cơ: 4 kW.
5.6 Main Roller: ¢65mm,45 #.
5.7 Cơ sở thiết bị: loại 45 # H sử dụng tấm thép hàn.
5.8 Chuỗi truyền: dây chuyền truyền động.
5.9 An toàn: toàn diện với các nút dừng khẩn cấp, dễ dàng xử lý các trường hợp khẩn cấp, để đảm bảo an toàn thiết bị và người vận hành.Và các thiết bị khác trong chuỗi và nhân viên có thể dễ dàng dẫn đến chấn thương truyền phần được bao phủ bằng vỏ bảo vệ, để đảm bảo an toàn cho người lao động.

Cửa hàng thu thập phẳng
Hệ thống điều khiển điện
Toàn bộ dây chuyền là điều khiển PLC nhập khẩu, màn hình cảm ứng LCD, giao diện người máy.Người điều hành cài đặt chương trình để chạy tự động (quản lý có thể lập trình) và giám sát quy trình điều khiển, điều khiển dây chuyền sản xuất và sửa đổi các thông số điều khiển, và theo dõi thời gian thực tình trạng thiết bị và các thông số và dấu hiệu lỗi.chiều dài điều chỉnh cũng có thể được điều chỉnh. Giám sát thời gian thực của tình trạng hoạt động thiết bị và chỉ ra lỗi.
Hoạt động thủ công / tự động hai phong cách. Với chức năng chuyển đổi thủ công và tự động: Trong chế độ thủ công, có thể hoạt động độc lập, bảo trì dễ dàng; Trong chế độ tự động,thực hiện chạy sản xuất đầy đủ, để bắt đầu; trên bảng với nút dừng khẩn cấp, dễ dàng để xử lý các trường hợp khẩn cấp, để đảm bảo rằng thiết bị và vận hành nhân viên an toàn.

Các thành phần chính của máy móc của thương hiệu:
Hệ thống điều khiển PLC: Siemens
Inverter: Đài Loan Shilin
Mã hóa: Omron
Màn hình cảm ứng:
Một số thành phần là các thiết bị thương hiệu Schneider.

Sản phẩm trên kệivề lợi thế thiết bị

1, Dòng sản xuất kệ để sản xuất kệ lưu trữ nhẹ, kệ lưu trữ trung bình, kệ lưu trữ nặng.

2, hệ thống điều khiển PLC, tự động và dễ dàng xử lý.

3, Vòng xoắn chất lượng tốt với quá trình dập tắt, độ cứng đạt HRC60-65 °C.

4Hệ thống cắt theo dõi với dao cắt Cr12.
