Sản xuất cao

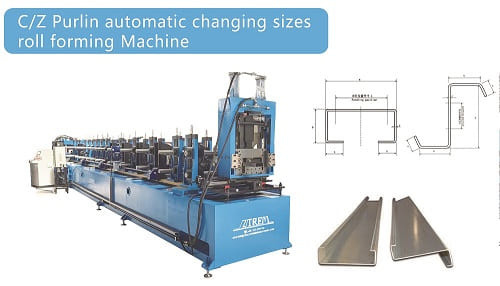

C&Z Purlin máy hình thành

CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine cho kích thước tiêu chuẩn C80-300MM, Z 100-300MM, Độ dày nguyên liệu từ 1,5 đến 3,0mm, với ba thiết bị lỗ đâm, hai thiết bị đâm đáy,một thiết bị để đâm bên .

ZTRFM máy móc nhà máy cũng làm cho C purlin cuộn hình thành máy, đó là máy hình thành chỉ làm cho C hình dạng kích thước từ 3inch đến 12 inch ví dụ. hoặc CU hình thành máy hoặc máy CG purlin,với lỗ đục hoặc không, xin vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ thiết kế các máy hình thành cuộn yêu cầu của bạn.

CZ purlin hình thành máy này bao gồm 3 tấn decoiler thủ công, hình thành hệ thống với tùy chọn lỗ đâm thiết bị, thiết bị cắt sau, chạy ra khỏi bàn, hệ thống điều khiển PLC, chạy ra khỏi bàn

giữa C và Z, điều chỉnh một số cuộn lớp trên với cuộn thấp hơn bằng cách quay bánh tay 180 độ.

Đối với kích thước khác nhau, di chuyển toàn bộ dây chuyền cuộn với điều khiển ấn dưới cùng, dễ dàng và tiết kiệm thời gian.

Ở đây.là mộthồ sơ để tham khảo:

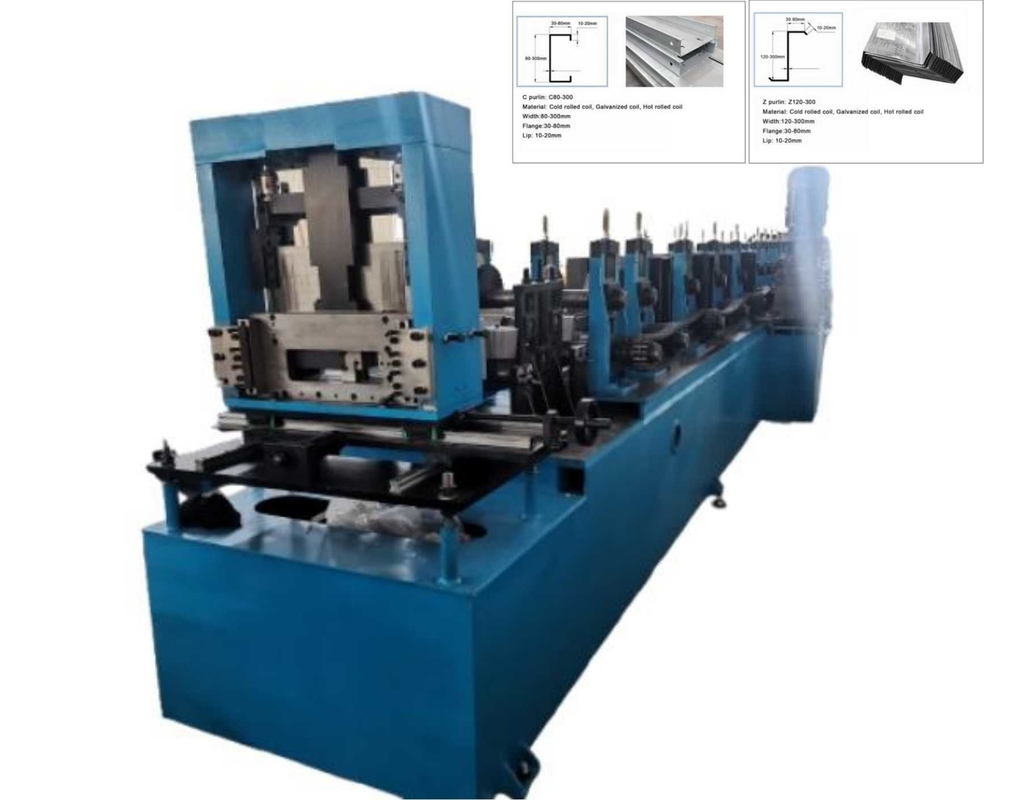

Định dạng của CZ

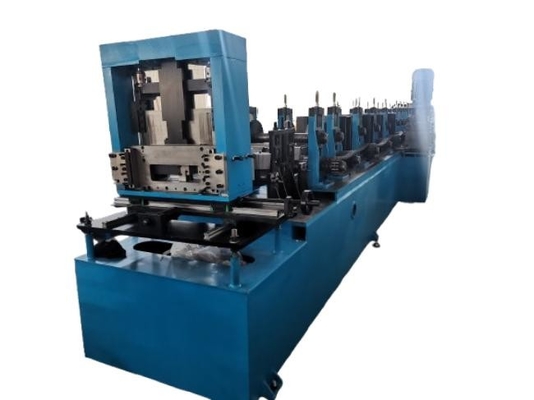

C&Z Purlin máy hình thành

Ưu điểm của máy móc lốp của chúng tôi:
1. Kích thước nhỏ dưới 120mm của Z purlin làm bằng thiết kế đặc biệt, rất thẳng và không bị xoắn. Nói chung, kích thước nhỏ của Z purlins làm bởi các nhà máy khác không phải là thẳng và sẽ xoắn.
2Một trục 75mm rắn được sử dụng, và thép hình H được sử dụng như là khung cơ sở, để máy có thể chịu được sản xuất lâu dài mà không bị biến dạng máy,do đó đảm bảo sản xuất lâu dài của purlins chất lượng ;
3Các cuộn là vật liệu GCR15 và được xử lý bởi công cụ máy CNC để đảm bảo độ chính xác của cuộn, và do đó độ chính xác của đường hoàn thành cuối cùng.
4Các khung cắt của chúng tôi được giảm căng thẳng để đảm bảo rằng chúng không bị biến dạng trong quá trình sản xuất lâu dài, làm cho c purlin trơn tru.
5. Sử dụng hệ điều hành Mitsubishi hoặc Siemens với hiệu suất ổn định, hoạt động đơn giản
6. tốc độ hình thành có thể đạt đến 10-15 mét mỗi phút
7. Chiếc thùng xăng với máy đâm nặng khoảng 9 tấn

Thông số kỹ thuật

Chi tiết kỹ thuật

Ứng dụng

Purlins khá phổ biến trong những ngày này và có sẵn trong các hình dạng và kích thước khác nhau, thường được sử dụng như C purlins và Z purlins.
Nhà máy máy JSR làm cho Purlin hình thành máy, có thể sản xuất cả C và Z trong cùng một máy, chỉ thay đổi một giờ để thay đổi giữa C và Z.
Bên cạnh đó, máy Purlin có thể sản xuất kích thước từ 100-300 với điều chỉnh dễ dàng, chỉ mất mười phút.
Quan trọng, máy purlin của chúng tôi có thể thiết kế với thiết bị đâm với chức năng của lỗ đâm trên purlin để vít trong quá trình lắp đặt.

Hoạt động dễ dàng, làm việc tự động với điều khiển bộ điều khiển PLC.
Decoiler- hình thành- đấm cắt chạy ra
