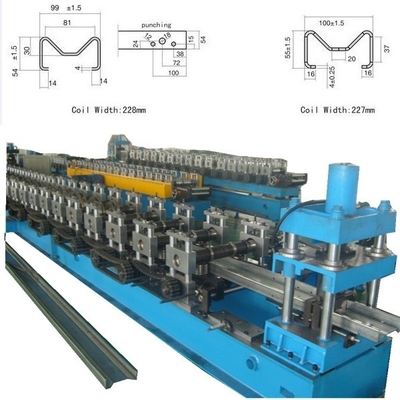

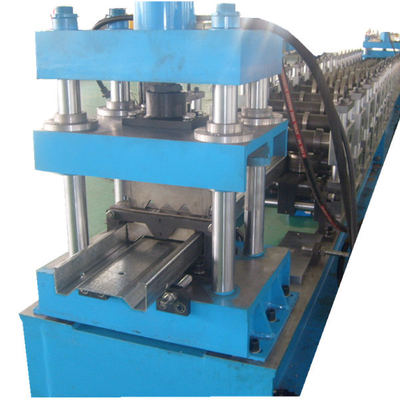

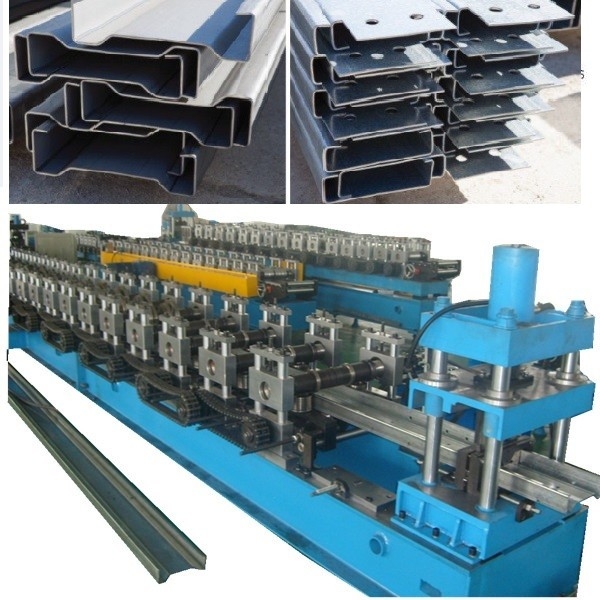

Máy tạo cuộn Sigma Purlin cho cấu trúc Strucad và Tekla

SigmaPurlinSystemMáy tạo cuộn

Nó cung cấp các giải pháp từ 120mm đến 400mm với thước đo từ 1,2mm đến 3,2mm, tất cả đều được hỗ trợ đầy đủ bởi Strucad và Tekla Structures

Cam dữ liệu để giảm nguy cơ lỗi tiềm năng, và loại bỏ sự cần thiết cho thời gian tốn tạo ra các bản vẽ.

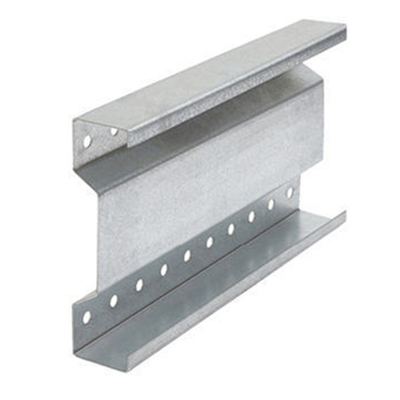

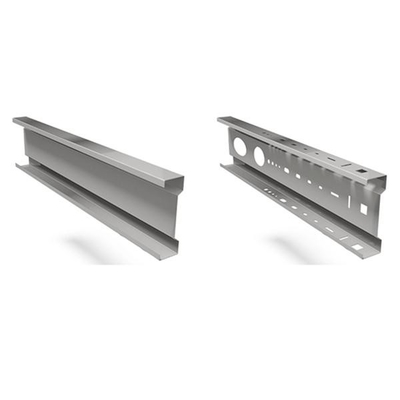

Sigma Beam Purlin mới của chúng tôi tạo ra sức mạnh tuyệt vời để cải thiện tỷ lệ trọng lượng, chưa kể đến việc giảm yêu cầu phụ kiện trong các tiêu chí thiết kế chung,tiết kiệm chi phí bổ sung của các thành phần và thời gian lắp ráp tại chỗSản phẩm này đã được tung ra sử dụng vật liệu S450 thay vì tiêu chuẩn công nghiệp hiện tại S390,và Sigma Beam Purlin được sử dụng với phạm vi tiêu chuẩn của chúng tôi của các phần C như đường ray bên cung cấp thực tế, các giải pháp linh hoạt và kinh tế cho tất cả các nhu cầu của bạn.

Dòng sản phẩm

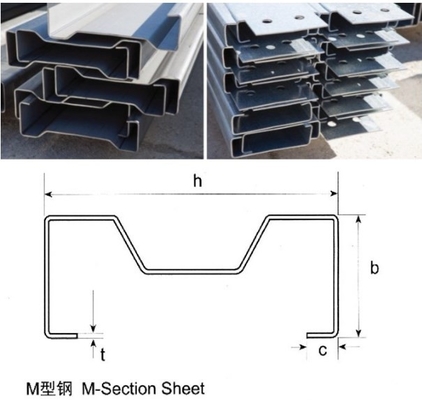

Ở đây.là mộthồ sơ để tham khảo:

Hệ thống này được thiết kế chủ yếu để sử dụng trên mái nhà, như là hỗ trợ tấm thứ cấp.Các phần cắt Sigma được sản xuất bằng cách cuộn lạnh hình thành thép kẽm nóng trước, lớp S450, có độ căng suất tối thiểu là 450N/mm2 Các tính chất của phần đã được tính theo Eurocode 3, BS EN 1993-1-3:2006Tính toán tải trọng cuối cùng và lệch độ làm việc dựa trên kết quả thử nghiệm toàn diện và phân tích các yếu tố hữu hạn.Vòng bên trên của vít phải có sự giữ vững đầy đủ được cung cấp bởi tấm thép mạnh mẽ (hoặc tương tự) được gắn trực tiếp với vít bên trênThép có lớp phủ kẽm bên ngoài Z275, cho độ dày lớp phủ khoảng 20 micron mỗi bên.

Bộ sleeve và chi tiết cleat

Tất cả các lớp vỏ đều có chiều dài tương tự và khoan theo chiều dọc nhất quán.Độ dày tay áo phụ thuộc vào độ dày của lề - xem bảng.

Hệ thống lưng lưng có chi phí hiệu quả nhất, về nội dung vật liệu và số lượng các thành phần được dựng lên, là hệ thống lưng lưng hai chiều.

Chi tiết về Purlin Cleat

Kích thước tay áo tiêu chuẩn

Lưu ý: Nếu không có nút thắt tiêu chuẩn Albion,chăm sóc để đảm bảo rằng đủ khoảng trống được cung cấp từ phía dưới của purlin đến phía trên của rafter để lắp đặt tay áo.

Sở khoan tiêu chuẩn Sigma

Các khoan tiêu chuẩn được hiển thị bên dưới cho sigma purlin.14mm đường kính tay áo và lỗ kết nối cleat, để phù hợp với M12 cuộn, được sử dụng cho 200, 225 và 240 series sigma, trong khi 18mm

Chiều kính, cho các bu lông M16 được sử dụng cho 265 và 300 sigma sâu.8Các lỗ cố định tốc độ, khi cần thiết, rộng 14mm * 20mm hình chữ nhật.Các lỗ cánh quạt có đường kính 14mm được cung cấp nếu cần thiết- Chiều dài phần tối đa 16m.

SigmaPurlinSystemMáy tạo cuộn

Sigma Purlin Systems và Joining Layouts

Hình dạng sigma purlin cung cấp một hồ sơ hiệu quả, mạnh mẽ phù hợp với cả hai điều kiện kéo dài ngắn và dài.Trong hầu hết các trường hợp của các loại tòa nhà phổ biến, các thanh sag không được yêu cầu (tùy thuộc vào điều kiện nâng gió)Các lớp vỏ được yêu cầu để cung cấp sự liên tục cho các phần phẳng qua các vòm hỗ trợ.được phát triển đặc biệt để giảm thiểu số lượng áo khoác, do đó làm giảm số lượng các thành phần và dẫn đến tiết kiệm thời gian lắp đặt và chi phí thành phần.Tất cả tay áo đều có cùng chiều dài với kích thước dọc giống hệt nhau, sự đồng nhất làm giảm khả năng mắc lỗi.

Hệ thống Butt Single Span

Các hệ thống purlin đơn giản nhất. Sử dụng khi các điều kiện thiết kế quy định rằng không có áo khoác kết nối có thể được sử dụng, tức là purlin trong độ sâu của ván.

Hệ thống Butt Double Span

Sử dụng với 200, 225 và 240 Series

Hệ thống lề lề phổ biến nhất kết hợp chiều dài kéo dài hai lần với tối thiểu các tay áo nối.Hệ thống mang có thể được sử dụng cho các tòa nhà với hai vịnh hoặc nhiều hơn và kết hợp một giải pháp hiệu quả với chi phí dễ dàng chi tiết. bay chiều rộng được giới hạn trong 8m (độ dài trục tối đa 16m)

Sigma Purlin Systems và Joining Layouts

Hệ thống tay áo dài đơn

Hệ thống vịnh cuối nặng Một lựa chọn thay thế cho hệ thống trải dài hai và phù hợp với tất cả các kích thước vịnh. Có thể được sử dụng với tất cả các phần Sigma.nhưng vẫn duy trì sự liên tục trên các vòmCó thể sử dụng hệ thống tay áo dài đơn. Với các tay áo bổ sung, như được hiển thị, khả năng tối đa của hệ thống tay áo dài kép có thể được thực hiện.e. Purlin nâng lên từ dưới.

Hệ thống vịnh cuối nặng

Thích hợp cho các tòa nhà có 5 vịnh hoặc nhiều hơn Định dạng trải dài đơn (tất cả các phần Sigma)

Speed Fix Anti-Sag Bar

Albion tốc độ cố định các thanh sag cung cấp một sự kiềm chế hiệu quả cho purlin cả trong quá trình hoạt động lớp phủ và trong điều kiện gió nâng lên (lật ngược).Các hệ thống cố định clip giáp làm cho cài đặt nhanh chóng và dễ dàng. sửa đổi tốc độ nên được cố định như được hiển thị dưới đây

Anti-Sag thanh phục vụ hai mục đích chính:

• Để ngăn chặn sự xoắn của lốp trong khi lắp đặt. (Một khi tấm được cố định, lốp có một mức độ cứng lớn từ màng mái).

• Để cung cấp sự giữ bên cạnh cho vòm dưới dưới các điều kiện nâng.

Lưu ý:Các chi tiết này áp dụng cho độ nghiêng mái nhà lên đến 25o. Đối với độ nghiêng mái nhà lớn hơn 25o, hãy tham khảo bộ phận kỹ thuật của chúng tôi.

Speed Fix được sản xuất từ thép nhẹ galvanized đậm 1,6mm và lạnh hình thành thành một phần kênh sâu 15mm * rộng 12mm.Mỗi đầu được notched để định vị trong các lỗ hình chữ nhật chuẩn trước đâm ở giữa dải hoặc điểm thứ ba. Các dây đeo đỉnh thay thế được sản xuất từ đường kính 12mm, kết thúc kẽm.

Ứng dụng:

Đối với dải rộng hơn hoặc các phần sâu hơn, các đệm góc được sử dụng để cung cấp sự ổn định trong quá trình hoạt động lớp phủ và trong điều kiện đảo ngược gió.Các đệm góc được sản xuất từ 45 * 45 * 2mm góc nhúng galvanized nóng trước. Các lỗ trong các đệm đều có đường kính 14mm để phù hợp với các cuộn M12.

Yêu cầu tối thiểu chống SAG

Các dây đeo cao nhất phải được sử dụng trên tất cả các dải dài hơn 4m trên mái nhà.

Những sườn dài của mái nhà

Khi độ nghiêng của mái nhà vượt quá 20m, cần phải có hệ thống giữ độ dài trung gian để chống lại tải xuống độ nghiêng.

Yêu cầu tối thiểu chống SAG

Mái mái đá đơn

Trên mái nhà mono pitch, hệ thống thắt và gắn bó là cần thiết tại đỉnh, để chống lại tải xuống dốc

Bề nhà phẳng

(Đỉnh thấp hơn 3o)

Đối với mái nhà rất thấp hoặc mái nhà phẳng, các tháp Sigma được lắp đặt theo cặp đối diện,như được hiển thị bên dưới, các vị trí hỗ trợ góc được cung cấp ở vị trí trung bình cho các dải trải dài hơn 4m và vị trí dải trải dài thứ ba cho dải trải dài hơn 7m.1m.

Clear Angles & Rafter ở lại

Chế độ rafting/chế độ cột

Rafter Stays được sản xuất từ thép nhẹ galvan hóa trước nóng và cuộn lạnh được hình thành thành phần góc dày 45mm x 45mm x 2,0mm.

Chi tiết điển hình

Chi tiết của Purlin Gable Overhang / Cantilever

Chi tiết Gable Verge

Các ứng dụng khác của chùm tia Albion Sigma

Lớp sàn giữa

Mảng Sigma là lý tưởng để cung cấp hỗ trợ cấu trúc cho sàn nhẹ.
