Thông tin chi tiết sản phẩm:
|
| Hydraulic Cutting: | 7.5KW | Raw Material: | Galvanized Steel Strips |
|---|---|---|---|
| Main Body: | 350H | Totally Motor Power: | Around 70KW |
| Tolerance: | 3m+-1.5mm | Work Pressure: | 20 Mpa |
| Machine Color: | Cusotmized | Voltage: | 380V/50Hz/3Phase |
| Chain Size: | 2 inch | Package: | Standard package |
| Decoiler: | Manual decoiler | Blade Material: | C12MoV, Quenched |
| Punch: | include | Need Container: | 1*40 Feet |
| Roller Drive: | Decelerating motor+chain drive | ||
| Làm nổi bật: | Thiết bị hình thành cuộn nút điện,Thiết bị hình thành cuộn chuyển đổi kỹ thuật số |
||

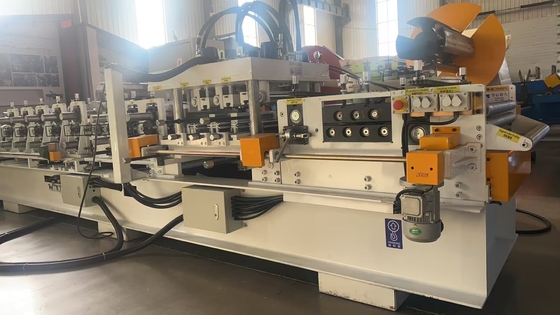

NLT-400Cmáy tínhTôi...nputDgítTRansformation+EđiệnButtonTthông tinRtất cảFlàm việcEthiết bị
Mô hình thiết bị: NLT-400
Phiên bản thông minh servo motor: tổng công suất 68KW
Sđi tiểu: 30 mét/phút, tốc độ tổng thể từ 12 mét/phút đến 15 mét/phút (tùy thuộc vào số lỗ khoan);
1. C chiều rộng (80 ~ 350 mm), Z chiều rộng (120 ~ 350 mm) có thể được tự do biến đổi;
2. Biên nhỏ (8-20mm) và biên nhỏ ≤ 0,8 * (độ cao eo -20);
3. chiều cao eo (30-100) mm và chiều cao eo ≤ 0,95 * (chiều rộng dưới - cạnh nhỏ -30);
4. Độ dày tấm điều chỉnh t (1,0 ~ 3,5) mm;
Độ chính xác chiều dài và vị trí lỗ ± 1mm
Ở đây.có một sốhồ sơsđể tham khảo:
Cấu hìnhcác yêu cầu:
1Độ dày vật liệu:10,5-3,5 mm
2- Độ bền của vật liệu: 235/345 Mpa (nếu sử dụng vật liệu 550 MPA độ dày có thể️t hơn 3mm)
3.Kích thước: 100-300mm (có thể được điều chỉnh tự động)
4Tốc độ: tối đa 15m/min (nếu đục lỗ tốc độ sẽ là 15-22m/min)
5.C và Z thay đổi purlin bằng tay
6- Bàn tiếp nhận bằng tay
Dòng chảy làm việc
Mở → Nạp vật liệu vào máy → Mức → đâm và cắt trước → hình thành cuộn →Bảng nhận sản phẩm
NLT-400Cmáy tínhTôi...nputDgítTRansformation+EđiệnButtonTthông tinRtất cảFlàm việcEthiết bị
| Các thành phần chính | |||
| Điểm | Mô tả mục | Đơn vị | Số lượng |
| 1 | Máy tháo 6 tấn | tập hợp | 1 |
| 2 | Máy tạo cuộn chính | tập hợp | 1 |
| 3 | Hệ thống điều khiển thông minh | tập hợp | 1 |
| 4 | Trạm thủy lực | tập hợp | 1 |
| 5 | Bảng nhận được | tập hợp | 1 |
| 6 | Chiếc phụ tùng | tập hợp | 1 |
8 tấn thủy lựcthắt lưng
Công suất:6 tấn thủy lực là tùy chọn
Chiều kính bên trong cuộn dây:450-550mm
Chiều rộng cho thức ăn:tối đa 500mm
Cấu trúc:hàn bởi các tấm thép và thanh hồ sơ.
Việc thu hẹp và mở rộng cuộn dây là tự động, Động bằng năng lượng thủy lực.

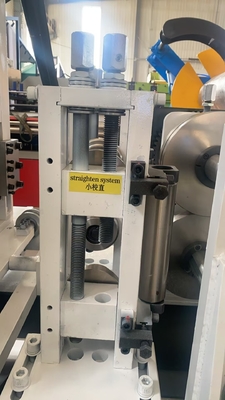

Phần cho ăn và làm bằng
Có một nút điện ở đây, mà có thể tự động điều chỉnh chiều rộng cho ăn
Máy cuộn:3 lên 4 xuống
Vật liệu cuộn:Cr15
Chiều kính cuộn:75mm
Điều chỉnh chiều rộng cấp: tự động bằng nút
Đảm bảo các tấm thép đầu vào thẳng và gọn gàng và sau đó quy trình hình thành cuộn có thể được thực hiện chính xác
Đánh đấm và cắt trướcphần
Đơn vị đâm với hệ thống thủy lực;
Một trạm đâm
Xếp đâm:Điều trị tắt Gcr12
Trạm 1:lỗ đáy trung tâm đâm
Trạm 4:Cắt trước thủy lực

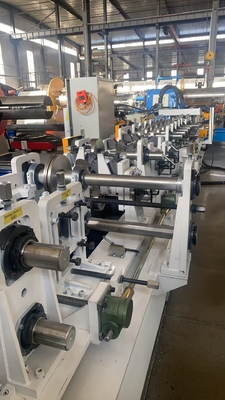

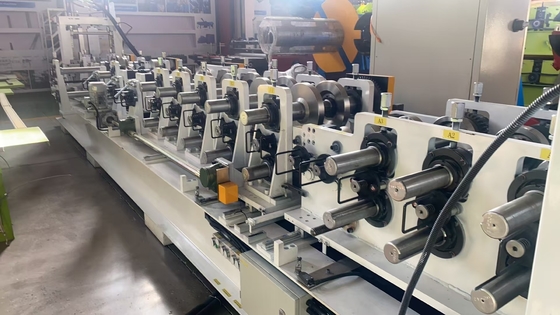

Matrong bộ phận hình thành cuộn
Địa điểm lăn:34 hàng= Một trong số đó là chiều cao eo hình thành 87-95 độ tùy ý điều chỉnh nhóm cuộn
Được trang bị 12 bộ mô-đun trao đổi CZ, công tắc có thể được hoàn thành bằng cách xoay 180 độ, và đường ray hướng dẫn tuyến tính có thể được thay đổi
Thiết bị cuộn vòng cung chống rãnh
Chiều kính trục:Φ90 mm rắn
Chuỗi hai hàng cho truyền động + hỗ trợ cuối trục
Vật liệu của trục:
40 Cr Xử lý CNC HRC28-32, xoắn hoàn thiện và điện mỏng
Tốc độ hình thành:tối đa 15m/min
Điện áp: 380V/60HZ/3P (theo yêu cầu)
Đường truyền:
Chuỗi đôi + hỗ trợ cuối trục
Thay đổi kích thước: Tự động bằng PLC
C và Z thay đổi:Theo hướng dẫn
Vật liệu cuộn: Cr12, lỗ bên trong được chế biến chính xác sau khi xử lý nhiệt chân không
Công nghệ chế biến: CNC gia công sau đó xử lý nhiệt đến HRC58-60, gia công chính xác
Vật liệu trục: 40Cr (thánh kính 90/thánh kính 75)
Công nghệ chế biến: xử lý dập và làm nóng HRC28-32 sau khi chế biến CNC và sau đó xoắn mịn và điện áp
Phần này cho các xương sườn làm từ M purline
Chiều rộng và chiều cao có thể điều chỉnh.
Lái động cơ servo ổ chính 68KW
Điện lực của trạm thủy lực đâm và cắt 15KW + máy làm mát không khí
Công suất bể nhiên liệu 300 lít
Máy hàn, máy đâm và cắt
Nguồn gốc của các thành phần chínhi

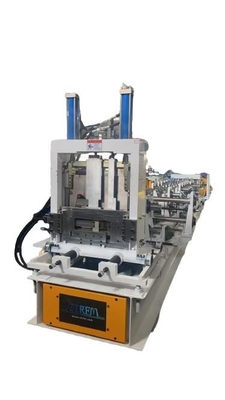

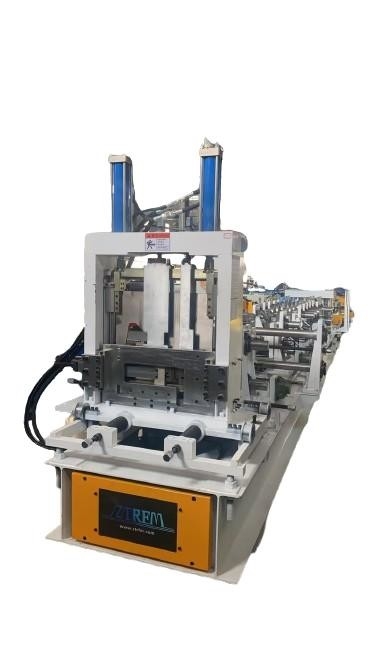

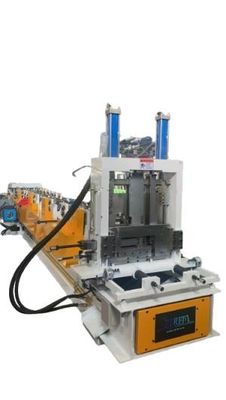

Hệ thống cắt thủy lực
Vật liệu của lưỡi dao:Phương pháp xử lý Cr12mov
Đo chiều dài:đo bộ mã hóa tự động, dung sai chiều dài là 1mm / 3m
Bạn có thể tự điều chỉnh máy cắt để cắt các kích thước khác nhau của c / z purlin. Bạn không cần phải thay lưỡi dao mới và máy cắt này là dễ dàng để vận hành.
Đấm và cắt sử dụng cùng một bể thủy lực.
Khối chứa:300 lít
Dầu thủy lực:46#
Năng lượng trạm thủy lực:15KW + máy làm mát không khí
Hệ thống điều khiển PLC
Bộ điều khiển chính của hệ thống điều khiển
1 điều khiển máy tính + hệ thống điều khiển thông minh + phần mềm đầu vào sản xuất nhanh có thể nhanh chóng nhập dữ liệu sản xuất từ ổ đĩa flash USB hoặc chuyển từ xa dữ liệu gốcHệ thống Windows
Hộp phân phối thay thế: 1 (được lắp đặt ở giữa kệ)
Bộ điều khiển bên ngoài: 1 (có thể dễ dàng điều khiển về phía trước và phía sau trong quá trình sản xuất và gỡ lỗi)
Nguồn gốc của các phụ kiện chính: PLC (Panasonic, Nhật Bản), điều khiển máy tính, relé (Couton), công tắc gần (Autonex, Hàn Quốc), bộ mã hóa chiều dài (Omron, Nhật Bản)
Bảng nhận được
Chiều dài: 6 mét
Cơ thể khung được hàn bằng thép kênh và thép góc, và con lăn được lắp đặt trên bề mặt
Một gợi ý liên quan:
Nếu chi phí lao động địa phương là cao, bạn cũng có thể chọn tự động palatalizing
Phụ tùng thay thế
| Phụ tùng thay thế | ||
| Điểm | Số lượng | Hình ảnh |
| Các bánh răng | 2 bộ |
|
| Chuỗi | 2 bộ | |
| Các vòng bi | 4 bộ | |
| Lưỡi cắt | 1 bộ | |
| Xương đâm | 2 bộ | |
| Chuỗi chuyển tiếp | 2 bộ | |
| Chuyển đổi giới hạn | 2 bộ | |
| Bộ mã hóa | 1 bộ | |
| Vít và cuộn | 1 túi | |
| Hộp dụng cụ | 1 bộ | |
| Hướng dẫn | 1 bộ | |
