Thông tin chi tiết sản phẩm:
|
| trạm lăn: | 18 trạm lăn để tạo hình | Nhà cung cấp điện: | 380v |
|---|---|---|---|
| Độ dày: | 1,5-3,0mm | Thay đổi kích thước: | Tự động |
| Thông số kỹ thuật: | 10*1.35*1.75m | PLC: | đồng bằng |
| Màu sắc: | Yêu cầu của khách hàng | tốc độ dòng: | Điều chỉnh bằng Biến tần |
| Trạm lăn hình thành: | 20 trạm | đấm: | Quyền mua |
| Công suất sản xuất: | 5-18m/phút | xiềng xích: | 2 |
| trạm tạo hình: | 18 bước + 7 bước | Gói vận chuyển: | Hộp đựng 1*20 GP |
| động cơ thủy lực: | 5,5kw | ||
| Làm nổi bật: | 152.4-355.6mm Cz Purlin Roll Forming Machine,Máy tạo cuộn vít bằng thủy lực,Máy chế biến cuộn Purlin |
||

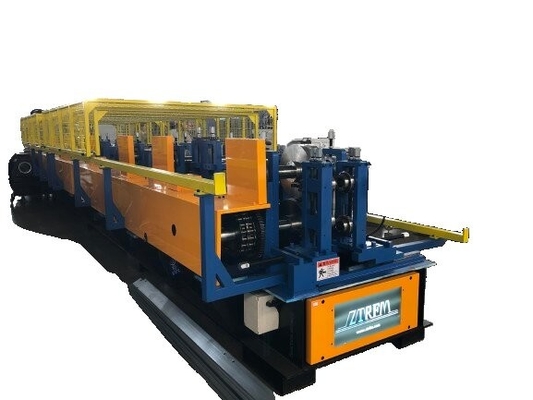

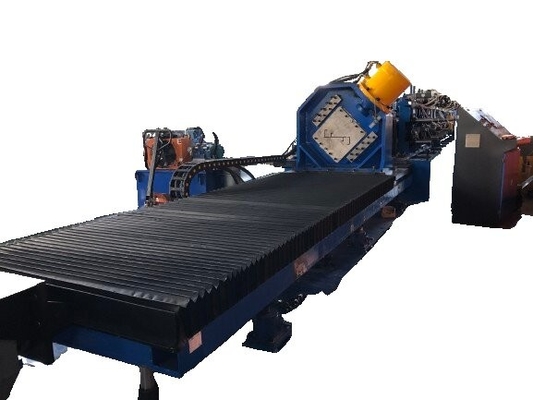

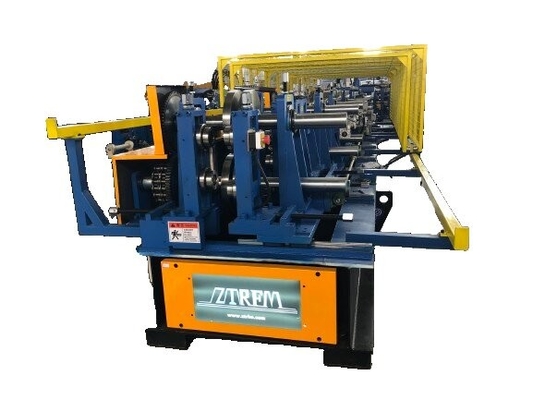

152.4-355.6mm CZMáy tạo cuộn Purlin
CZ purlin là một loại thép xây dựng mới bao gồm hai loại thép có hình dạng cắt ngang tương tự, và thường được gọi là C purlin hoặc Z purlin,thường được gọi theo đặc điểm hình dạng và sử dụng trong ngành công nghiệp.
Hình dạng phần: Phần của C-shaped purlin có hình dạng C, bao gồm hai ván song song và một mạng nối ván; Phần của Z-spurlin thép có hình dạng Z,và cũng có hai sườn và một mạng lưới, nhưng kết nối giữa sườn và web là khác nhau, trong một sự sắp xếp hình Z.
152.4-355.6mm CZMáy tạo cuộn Purlin
Yêu cầu phiên bản hoàn chỉnh
● Vật liệu: thép cacbon, thép kẽm
● Độ dày vật liệu: 1,5 - 3,5 mm
● Điều chỉnh độ dày: điều khiển động cơ servo cuộn lên và xuống điều chỉnh tự động, điều chỉnh tay cuộn bên.
● Điều chỉnh kích thước: tự động điều chỉnh chiều rộng và chiều cao, cắt dao để thay thế lưỡi dao.
● Điều chỉnh C và Z: tự quay cuộn 180
Các thành phần chính của thiết bị
| Các thành phần chính của thiết bị | |||
| Không. | Tên | Đơn vị | Số lượng |
| 1. | Máy trục mở thủy lực 16 tấn với xe tải, với đầu xẻo và làm bằng | tập hợp | 1 |
| 2. | Phát hiện hố đệm | tập hợp | 1 |
| 3. | Xây dựng chủ | tập hợp | 1 |
| 4. | Hệ thống cắt ngang thủy lực | tập hợp | 1 |
| 5. | Hệ thống điều khiển PLC | tập hợp | 1 |
| 6. | Bao bì dây chuyền tự động 14 m | tập hợp | 1 |
| 7. | Phụ kiện | tập hợp | 1 |
Các thông số cơ bản của nguyên liệu và sản phẩm
| Vật liệu bán kết thúc |
Dải cán nóng, dải cán lạnh, dải kẽm Độ bền kéo 520MPa; độ bền năng suất 320MPa |
| Vật liệu | Q195, Q235, Q355, |
| Độ rộng thép | Tối đa 600mm theo hồ sơ |
| Kích thước tệp | Xem bảng 1 đính kèm.2 |
| Bức tường thép dày | 1.5-3.5mm |
| Chiều kính bên trong cuộn dây thép | Φ508mm/Φ610mm |
| Chiều kính bên ngoài cuộn dây thép | Φ1200mm Φ2100mm |
| Trọng lượng khối lượng tối đa | 16 |
| phạm vi ống | 6~14m |
| Tốc độ | Max.40m/min |
| Độ khoan dung kích thước | ±1,5mm |
| R horn | R2-2,5mm |
Biểu đồ 1.C, bảng kích thước thép phần
| C kích thước hồ sơ ((inch) | Kích thước hồ sơ C (mm) |
Độ dày (Inch) |
Độ dày (mm) |
C chiều dài hồ sơ ((m) |
Tốc độ (m/min) |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.0598 | 1.51 | 6m | 40 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.0747 | 1.9 | 6m | 40 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.1046 | 2.66 | 6m | 35 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.1345 | 3.5 | 6m | 30 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.0598 | 1.51 | 7m | 35 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.0747 | 1.9 | 7m | 35 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.1345 | 3.5 | 7m | 20 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.0598 | 1.51 | 8m | 30 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 6m | 30 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 8m | 30 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.1046 | 2.66 | 8m | 25 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.1345 | 3.5 | 8m | 20 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.0598 | 1.51 | 9m | 25 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.1345 | 3.5 | 9m | 20 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.0598 | 1.51 | 10m | 30 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.0747 | 1.9 | 10m | 30 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.1046 | 2.66 | 10m | 25 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.0747 | 1.9 | 12m | 30 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.1046 | 2.66 | 12m | 25 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.1345 | 3.5 | 12m | 20 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.0747 | 1.9 | 14m | 30 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.1046 | 2.66 | 14m | 25 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.1345 | 3.5 | 14m | 20 |
Biểu đồ 2.Z, bảng kích thước thép phần
| Kích thước hồ sơ Z ((inch) | Kích thước hồ sơ Z (mm) |
Độ dày (Inch) |
Độ dày (mm) |
Chiều dài hồ sơ Z ((m) |
Tốc độ (m/min) |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.0598 | 1.51 | 6m | 40 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.0747 | 1.9 | 6m | 40 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.1046 | 2.66 | 6m | 35 |
| 6 x 2,0 x 0.75 | 152.4 x 50.8 x 19.05 | 0.1345 | 3.5 | 6m | 30 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.0598 | 1.51 | 7m | 35 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.0747 | 1.9 | 7m | 35 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.1046 | 2.66 | 7m | 30 |
| 7 x 2,75 x 0.75 | 177.8 x 69.85 x 19.05 | 0.1345 | 3.5 | 7m | 25 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.0598 | 1.51 | 8m | 30 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 8m | 30 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.1046 | 2.66 | 8m | 25 |
| 8 x 2,75 x 0.75 | 203.2 x 69.85 x 19.05 | 0.1345 | 3.5 | 8m | 20 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.0598 | 1.51 | 9m | 25 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.0747 | 1.9 | 9m | 25 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.1046 | 2.66 | 9m | 20 |
| 9 x 2,75 x 0.75 | 228.6 x 69.85 x 19.05 | 0.1345 | 3.5 | 9m | 20 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.0598 | 1.51 | 10m | 30 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.0747 | 1.9 | 10m | 30 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.1046 | 2.66 | 10m | 25 |
| 10 x 2,75 x 0.75 | 254 x 69,85 x 19.05 | 0.1345 | 3.5 | 10m | 20 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.0747 | 1.9 | 12m | 30 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.1046 | 2.66 | 12m | 30 |
| 12 x 3,5 x 1.0 | 304.8×88.9×25.4 | 0.1345 | 3.5 | 12m | 25 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.0747 | 1.9 | 14m | 30 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.1046 | 2.66 | 14m | 25 |
| 14 x 3,5 x 1.0 | 355.6×88.9×25.4 | 0.1345 | 3.5 | 14m | 25 |
| 1. 16 tấn máy thủy lực mở với xe đẩy | ||
| 1. | Lối xích | 16 t |
| 2. | Lắp đặt đường kính bên trong của cuộn dây | 508mm hoặc 610mm |
| 3. | Các trục của coder mở được thắt chặt | Dắt bằng thủy lực, phạm vi chặt 480-530mm,610mm |
| 4. | Chiều rộng khối lượng tối đa | MAX 600mm |
| 5. | Cánh tay áp lực | Cánh tay áp suất khí nén, để đảm bảo rằng vật liệu cán không bị lỏng |
| 6. | Đứng vững | Với sự hỗ trợ |
| 7. | Đầu xẻo và hiệu chuẩn | Được trang bị đầu xẻo và làm bằng |
| 2. Khám phá hố đệm | ||
| 1. | Phát hiện hố đệm | Chức năng: Kiểm tra lượng vật liệu để phù hợp với tốc độ chạy của toàn bộ thiết bị. |
| 3. Xây dựng chủ nhà | ||
| 1. | Việc phân phối và hiệu chuẩn vật liệu | Vật liệu thức ăn: cuộn thức ăn và cuộn dẫn đường |
| Vòng phẳng: ba lên và bốn, tổng cộng 7 cuộn phẳng. | ||
| 2. | Xây dựng | Cơ sở thiết bị: hàn tấm thép |
| Cấu trúc động cơ chính của thiết bị: vòm kỷ niệm bằng sắt đúc, mô hình 140 | ||
| Nắp và hạt vòng bi: mạ crôm | ||
| Các hàng hình thành: 16 hàng | ||
| Vật liệu cuộn: Cr 12, CNC gia công sau khi xử lý nhiệt đến HRC 58-60, xoắn mịn | ||
| Vật liệu trục: 40Cr | ||
| đường kính trục: 70/95mm | ||
| Chế độ truyền tải: hộp số | ||
| Tốc độ: khoảng20-40m/min | ||
| Động cơ chính: 45 kw * 2 bộ, động cơ chuyển đổi tần số AC Siemens | ||
| Máy giảm tốc: K-series | ||
| Công suất động cơ điều chỉnh kích thước: 2 * 1.5kw + 2.2kw, Siemens servo motor V90 | ||
| Điều chỉnh khoảng trống cuộn của độ dày khác nhau: 8 * 0,75kw (theo thiết kế thực tế) | ||
| Đường thẳng: đảm bảo chất lượng của sản phẩm hoàn thành | ||
| Hydraulic cắt: theo dõi cắt, 45 độ xoắn, không có chất thải, một mô hình, một cặp lưỡi dao | ||
| Cắt vật liệu: Cr12 mov | ||
| Hệ thống làm mát: hệ thống bôi trơn làm mát bằng nước, với bể nước và bơm, thêm màn hình lọc tại bể nước để ngăn chặn các mảnh vụn nước đi vào bể nước và đốt bơm | ||
| Điện áp: 460V,60hz,3ph, ((Theo yêu cầu của khách hàng) | ||
| 4Hệ thống áp suất thủy lực | ||
| 1. | Mô hình làm việc | Phân cắt thủy lực |
| 2. | Sức mạnh | 11 kw, Không khí lạnh |
| 3. | Van điện từ | Phòng |
| 5Hệ thống điều khiển PLC | ||
| 1. | Thương hiệu PLC | Thương hiệu Siemens |
| 2. | Thương hiệu màn hình cảm ứng | Thương hiệu Siemens |
| 3. | Máy biến áp tần số | Thương hiệu Siemens |
| 4. | Trình đếm | OMRON |
| 5. | thiết bị điện áp thấp | Siemens hay Schneider |
| 6. | Ngôn ngữ hoạt động | Trung Quốc và tiếng Anh (hỗ trợ tùy chỉnh các ngôn ngữ khác) |
| 7. | Tủ điều khiển | Một tủ điện, một máy điều khiển |
| 8. | Chức năng | Bạn có thể thiết lập số lượng đặt hàng, thay đổi chiều dài và chiều dài và các thiết bị khác. dễ dàng để vận hành, với cắm hàng không là thuận tiện cho khách hàng để cài đặt. cộng với cổng điều khiển từ xa. |
| Sáu, tự động xếp chồng | ||
| 1. | Chiều dài của vật liệu | Chiếc dài nhất là 14 mét. |
| 2. | Số lượng | 1 bộ |
| 3. | Định hướng | Hướng theo chiều dài, như được hiển thị trong hình |
| 4. | Chức năng |
1. Tự động cho ăn và palletizing 2. Sau khi một lô nhỏ được hoàn thành, gói nó một lần với băng nylon, và sau đó di chuyển đến một trạm khác. Sau khi một số lô nhỏ được hoàn thành, sau đó làm một gói lớn với băng thép.Anh phải đóng gói nó hai lần.!(Chỉ dành cho loại C) |
| Bảy, phụ kiện | ||
| Không, không. | Tên | Số lượng |
| 1 | Chuyển vị trí | 2 bộ |
| 2 | Các ống thủy lực | 1 bộ |
| 3 | Chuỗi điện | 2 bộ |
| 4 | Khung dụng cụ | 1 bộ |
