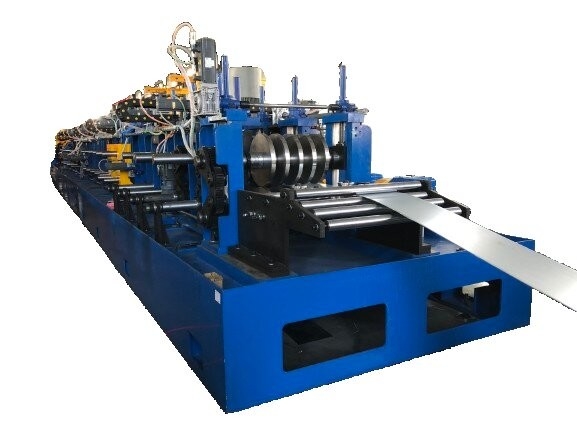

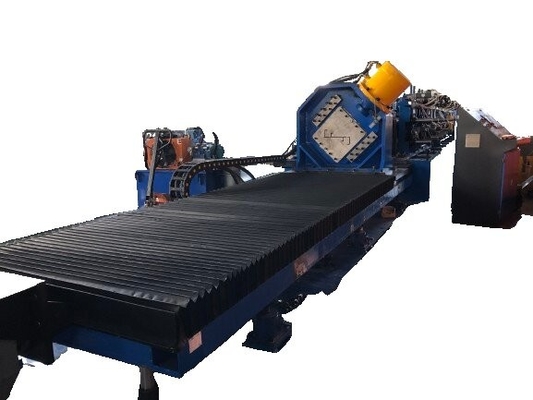

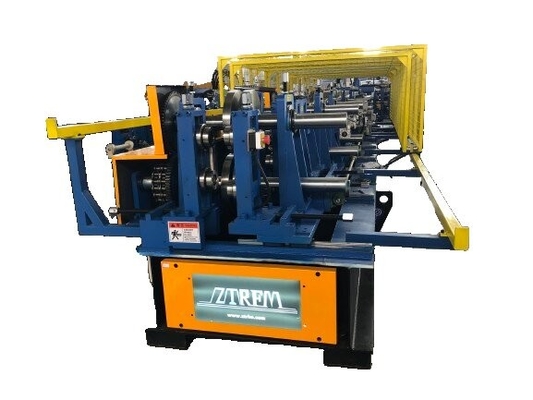

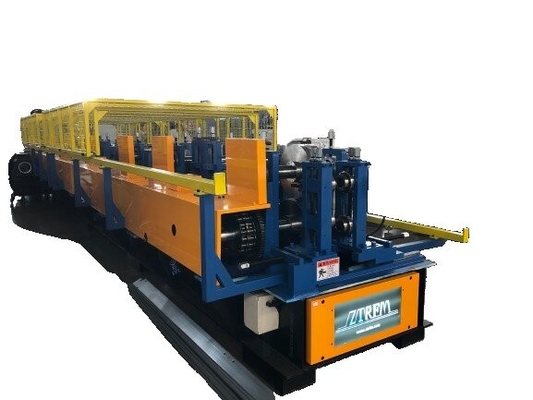

76.2-127mm tùy chỉnh Cz Purlin Machine cho phần thép

76.2-127mm CZMáy tạo cuộn Purlin

Trong lĩnh vực xây dựng và sản xuất, thép CZ ngày càng được sử dụng rộng rãi, và máy thép Cangzhou Zhongtuo CZ với hiệu suất và công nghệ xuất sắc của nó,đã trở thành sự lựa chọn đáng tin cậy của nhiều doanh nghiệp.

Máy thép CZ được sản xuất bởi Cangzhou Zhongtuo sử dụng công nghệ uốn cong lạnh. Thông qua nhiều nén cuộn chính xác, nó dần dần xử lý dải thép thành hình dạng thép CZ mong muốn.Trong quá trình này, mỗi quy trình nén cuộn được thiết kế nghiêm ngặt và hiệu chuẩn để đảm bảo độ chính xác kiểm soát cao của kích thước và hình dạng thép CZ.Công nghệ hình thành tiên tiến đảm bảo hình dạng cắt ngang của thép gọn gàng và bề mặt phẳng cao, không có sóng hoặc nếp nhăn rõ ràng. Điều này cải thiện hiệu quả chất lượng và ngoại hình của sản phẩm,và có thể đáp ứng các yêu cầu nghiêm ngặt của xây dựng tiêu chuẩn cao và các dự án công nghiệp cho chất lượng của các phần thép.

Các thông số cơ bản của nguyên liệu và sản phẩm

Biểu đồ 1.C, bảng kích thước thép phần

Biểu đồ 2.Z, bảng kích thước thép phần

Kích thước hồ sơ Z ((inch)	Kích thước hồ sơ Z (mm)	Độ dày (Inch)	Độ dày ((mm)	Chiều dài hồ sơ Z ((m)	Tốc độ (m/min)
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.0598	1.51	6m	35
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.0747	1.9	6m	35
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.1046	2.66	6m	30
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.1345	3.5	6m	25
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.0598	1.51	6m	35
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.0747	1.9	6m	35
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.1046	2.66	6m	30
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.1345	3.5	6m	25
5 x 2,0 x 0.75	127 x 50,8 x 19.05	0.0598	1.51	6m	30
5 x 2,0 x 0.75	127 x 50,8 x 19.05	0.0747	1.9	6m	30
5 x 2,0 x 0.75	127 x 50,8 x 19.05	0.1046	2.66	6m	25
5 x 2,0 x 0.75	127 x 50,8 x 19.05	0.1345	3.5	6m	20

一,Máy điều khiển thủy lực 10 tấn với xe đẩy
1.	Lối xích		10t
2.	Lắp đặt đường kính bên trong của cuộn dây		508mm
3.	Các trục của coder mở được thắt chặt		Dắt bằng thủy lực, dắt trong phạm vi 480-530mm
4.	Chiều rộng khối lượng tối đa		MAX 300mm
5.	Cánh tay áp lực		Cánh tay áp suất khí nén, để đảm bảo rằng vật liệu cán không bị lỏng
6.	Đứng lên.		Với sự hỗ trợ
7.	Đầu xẻo và hiệu chuẩn		Được trang bị đầu xẻo và cân bằng, thêm ly hợp cấp, sau khi giải phóng ly hợp
二, Xây dựng chủ nhà
1.	Việc phân phối và hiệu chuẩn vật liệu		Vật liệu thức ăn: cuộn thức ăn và cuộn dẫn đường
			Vòng phẳng: ba lên và bốn, tổng cộng 7 cuộn phẳng.
2.	Xây dựng		Cơ sở thiết bị: hàn tấm thép
			Cấu trúc động cơ chính của thiết bị: vòm kỷ niệm bằng sắt đúc, mô hình 140
			Nắp và hạt vòng bi: mạ crôm
			Các hàng hình thành: 16 hàng
			Vật liệu cuộn: Cr 12, CNC gia công sau khi xử lý nhiệt đến HRC 58-60, xoắn mịn
			Vật liệu trục: 40 Cr
			Chiều kính trục: 70 / 95mm
			Chế độ truyền tải: hộp số
			Tốc độ: khoảng 20-40m / min
			Động cơ chính: 30 kw * 2 bộ, động cơ chuyển đổi tần số AC Siemens
			Máy giảm tốc: K-series
			Công suất động cơ điều chỉnh kích thước: 2 * 1.5kw + 2.2kw, Siemens servo motor V90
			Điều chỉnh khoảng trống cuộn của độ dày khác nhau: 8 * 0,75kw (theo thiết kế thực tế)
			Đường thẳng: đảm bảo chất lượng của sản phẩm hoàn thành
			Hydraulic cắt: theo dõi cắt, 45 độ xoắn, không có chất thải, một mô hình, một cặp lưỡi dao
			Vật liệu đốm cắt: Cr12 mov
			Hệ thống làm mát: hệ thống bôi trơn làm mát bằng nước, với bể nước và bơm, thêm màn hình lọc tại bể nước để ngăn chặn các mảnh vụn nước đi vào bể nước và đốt bơm
			Điện áp: 460V, 60 hz, 3ph, (theo yêu cầu của khách hàng)
三Hệ thống thủy lực
1.	Mô hình làm việc			Phân cắt thủy lực
2.	Sức mạnh			11 kw, Không khí lạnh
3.	Van điện từ			Phòng
四Hệ thống điều khiển PLC
1.	Thương hiệu PLC			Thương hiệu Siemens
2.	Thương hiệu màn hình cảm ứng			Thương hiệu Siemens
3.	Máy biến áp tần số			Thương hiệu Siemens
4.	Trình đếm			OMRON
5.	thiết bị điện áp thấp			Siemens hay Schneider
6.	Ngôn ngữ hoạt động			Trung Quốc và tiếng Anh (hỗ trợ tùy chỉnh các ngôn ngữ khác)
7.	Tủ điều khiển			Một tủ điện, một máy điều khiển
8.	Chức năng			Bạn có thể thiết lập số lượng đặt hàng, thay đổi chiều dài và chiều dài và các thiết bị khác. dễ dàng để vận hành, với cắm hàng không là thuận tiện cho khách hàng để cài đặt. cộng với cổng điều khiển từ xa.
五,Tự động xếp chồng
1.	Chiều dài của vật liệu	Chiều dài nhất là 6m.
2.	Số lượng	1 bộ
3.	Định hướng	Theo chiều dài, như được hiển thị trong hình ảnh
4.	Chức năng	1. Tự động cho ăn và palletizing 2. Sau khi một lô nhỏ được hoàn thành, gói nó một lần với băng nylon, và sau đó di chuyển đến một trạm khác. Sau khi một số lô nhỏ được hoàn thành, sau đó làm một gói lớn với băng thép.Anh phải đóng gói nó hai lần.!(Chỉ dành cho loại C)
六"Thêm tiện"
Không.	Tên				Số lượng
1	Chuyển đổi giới hạn vượt quá				2 bộ
2	Các ống thủy lực				1 bộ
3	Chuỗi điện				2 bộ
4	Tủ dụng cụ				1 bộ
